SICK S3000 PROFINET IO

4 Anschlussbelegung

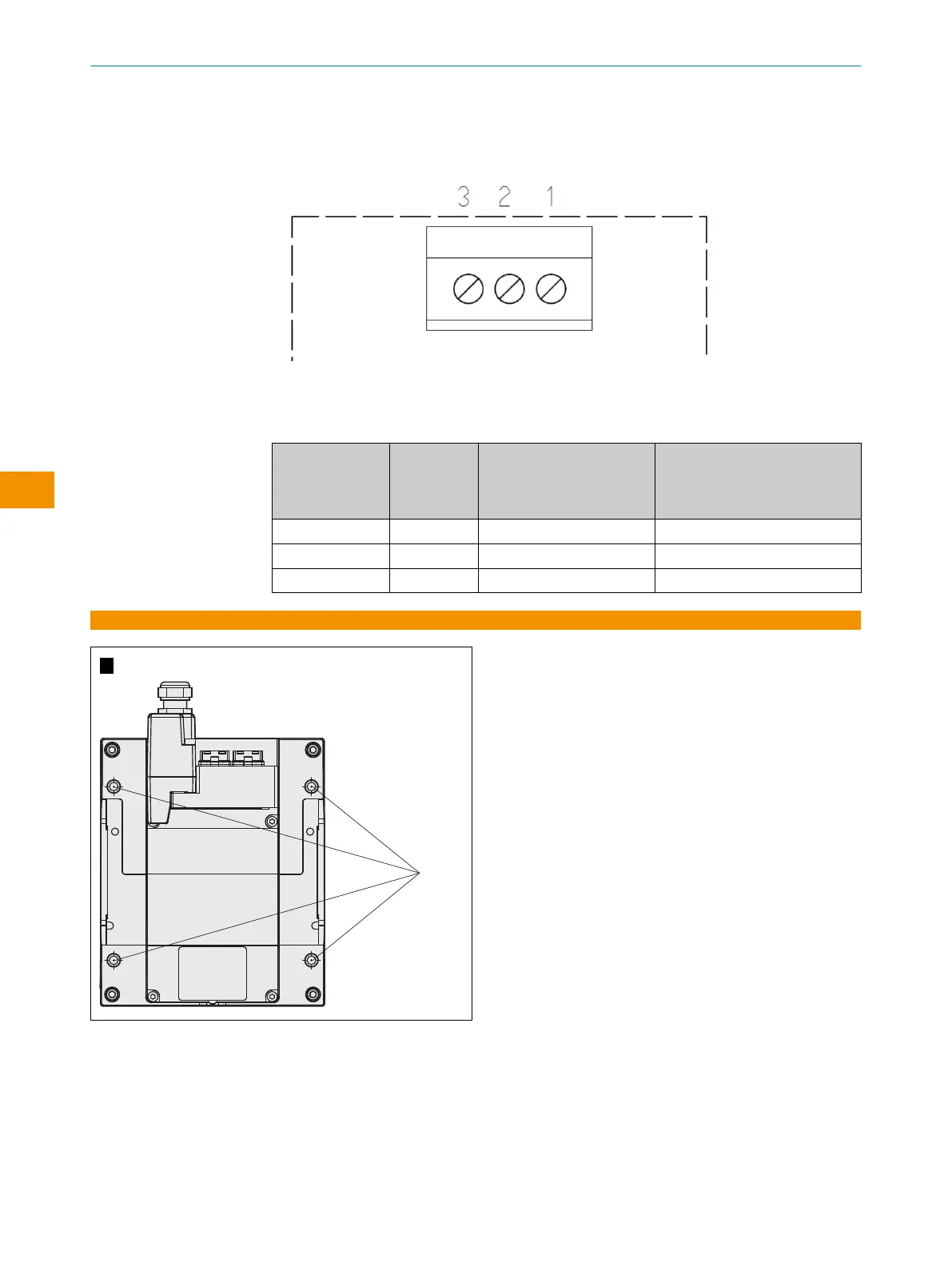

Abbildung 1: Anschlussklemmen des Versorgungssteckers
K
lemmenbelegung des Versorgungssteckers
Anschluss‐
k
lemme
Signal Funktion Kennzeichnung der Adern
beim vorkonfektionierten Ver‐
sorgungsstecker mit losen Leit‐
ungsenden
1 +24 V DC Versorgungsspannung 1
2 – Reserviert –
3 0 V DC Versorgungsspannung 2

A
M6 × 8
MONTAGEANLEITUNG
4
