SICK WTB4-3 - Page 15

+ (L+)
- (M)
Q
brn
blu
blk
Image: B
+ (L+)
- (M)
Q
brn
blu
blk
1
3
4
Image: B-2
+ (L+)
Q
- (M)
brn
wht
blu
Q
blk
Image: B-3
+ (L+)
Q
- (M)
brn
wht
blu
blk
1
2
3
Q
4
Image: B-4
Après avoir terminé tous les raccordements électriques, enclencher l'alimentation
électr
iq
ue (V
S
> 0 V). La DEL verte s'allume sur le capteur.
Explications relatives au schéma de raccordement (schéma B) :
Sorties de commutation Q ou /Q (selon le schéma B) :
WTB4-3Exxxx et WTB4-3Fxxxx
D : commutation sombre, la sortie (Q) retombe lorsqu'un objet se trouve dans la
zone de détection.
WTB4-3P1361 et WTB4-3Px1xx
WTB4-3N1361 et WTB3Nx1xx
L : commutation claire, la sortie (Q) commute lorsqu'un objet se trouve dans la
zone de détection.
WTB4-3P1161 et WTB4-3N1161
WTB4-3Px261 et WTB4-3Nx261
ANT : sorties antivalentes Q et Q/

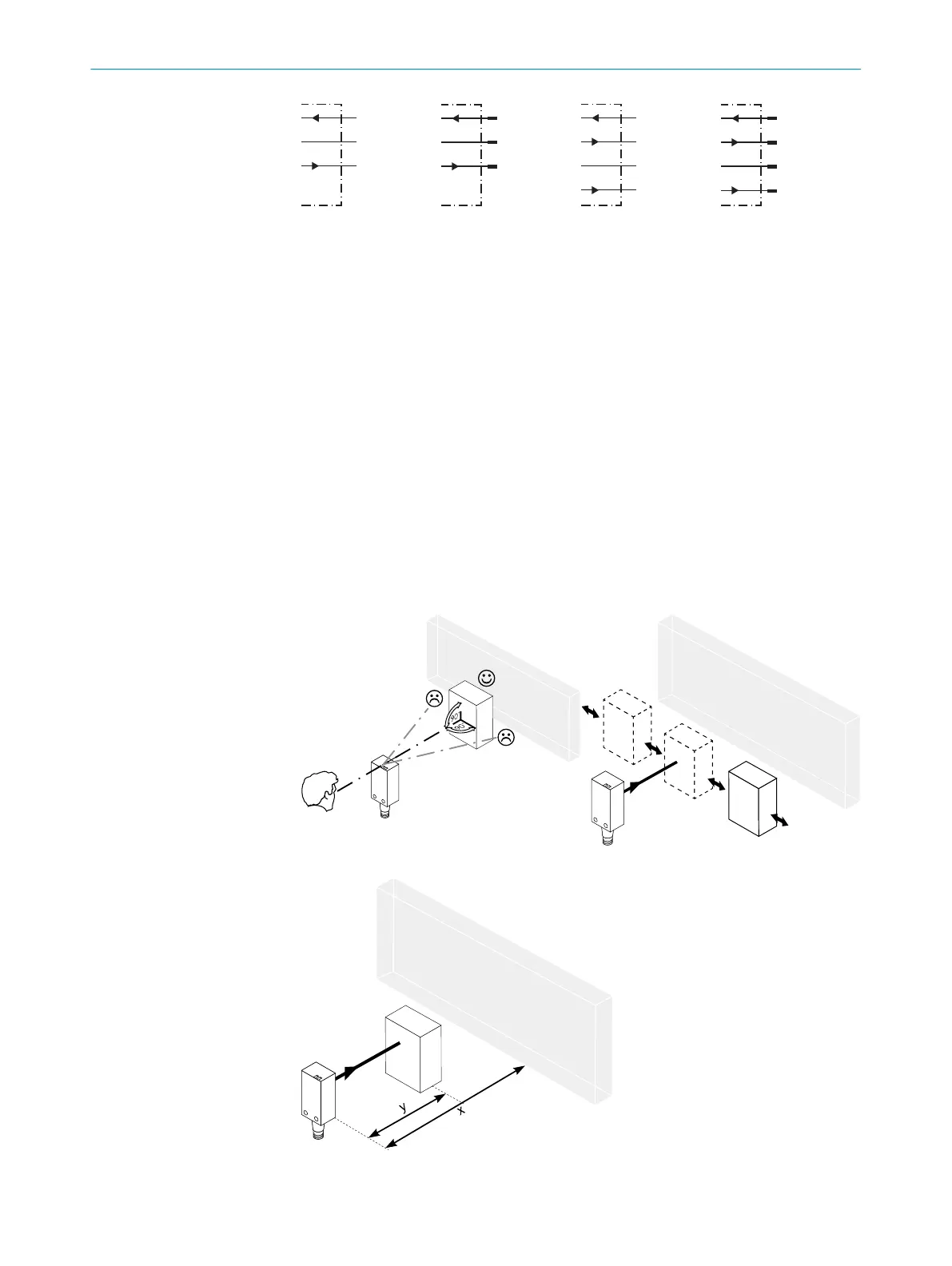

4 Aligner le capteur sur l'objet. Sélectionner la position de sorte que le faisceau lumi‐
neux émis r
oug
e touche l'objet en plein milieu. S'assurer que l'ouverture optique
(vitre frontale) du capteur est parfaitement dégagée [voir E]. Nous recommandons
de procéder au réglage avec un objet peu réfléchissant.
Image: E
Image: E-2
5
Image: F
19 MISE EN SERVICE
14
8011449.126R | SICK
