SICK WTB4-3 - Blu Blu Wht Wht; Blk Blk; Image

+ (L+)
- (M)
Q
brn
blu
blk
Image: B
+ (L+)
- (M)
Q
brn
blu
blk
1
3
4
Image: B-2
+ (L+)
Q
- (M)
brn
wht
blu
Q
blk
Image: B-3
+ (L+)
Q
- (M)
brn
wht
blu
blk
1
2
3
Q
4
Image: B-4
Подавайте и включайте напряжение питания только после завершения подклю‐
чения всех электрических соединений (
V
S
> 0 В). На сенсоре включается зеле‐
ный светодиодный индикатор.
Пояснения к схеме электрических соединений (график
B):
Коммутирующие выходы Q или /Q (согласно графику B):
WTB4-3Exxxx и WTB4-3Fxxxx
D: активация при отсутствии отраженного света, выход (Q) включается, если объ‐
ект находится в области сканирования.
WTB4-3P1361 и WTB4-3Px1xx
WTB4-3N1361 и WTB3Nx1xx
L: активация при наличии отраженного света, выход (Q) переключается, если
объект находится в области сканирования.
WTB4-3P1161 и WTB4-3N1161
WTB4-3Px261 и WTB4-3Nx261
ANT: антивалентные выходы Q и Q/

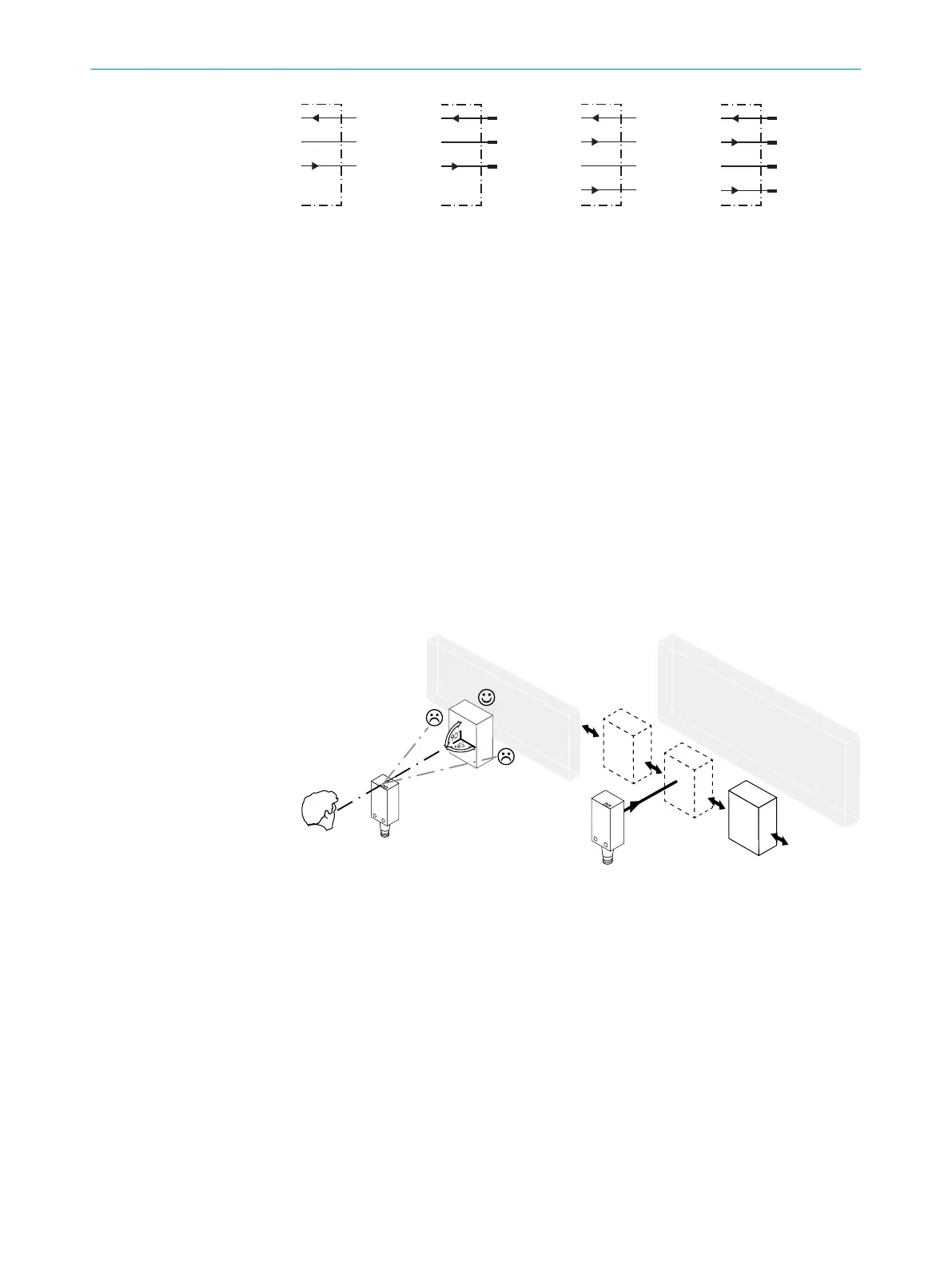

4 Направьте сенсор на объект. Выберите такую позицию, чтобы красный луч
передатчика попадал в центр объекта. Оптическое отверстие (фронтальное
стекло) на сенсоре должно быть полностью свободным [см. Е].
Рекомендуется
выполнять настройку с объектом пониженной яркости.
Image: E
Image: E-2
ВВОД В ЭКСПЛУАТАЦИЮ 67
49
