SICK WTB4-3 - Page 27

+ (L+)
- (M)
Q
brn
blu
blk
Image: B
+ (L+)
- (M)
Q
brn
blu
blk
1
3
4
Image: B-2
+ (L+)
Q
- (M)
brn
wht
blu
Q
blk
Image: B-3
+ (L+)
Q
- (M)
brn
wht
blu
blk
1
2
3
Q
4
Image: B-4
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accender
e l'aliment
azione di tensione (V
S
> 0 V). Sul sensore si accende l'indica‐
tore LED verde.
Spiegazioni dello schema di collegamento (grafico B):
Uscite di commutazione Q ovvero /Q (conformemente al grafico B):
WTB4-3Exxxx e WTB4-3Fxxxx
D: riduzione della luminosità, l'uscita (Q) si disattiva quando un oggetto si trova nel‐
l'area di rilevamento.
WTB4-3P1361 e WTB4-3Px1xx
WTB4-3N1361 e WTB3Nx1xx
L: aumento della luminosità, l'uscita (Q) connette quando un oggetto si trova nell'a‐
rea di rilevamento.
WTB4-3P1161 e WTB4-3N1161
WTB4-3Px261 e WTB4-3Nx261
ANT: uscite antivalenti Q e Q/

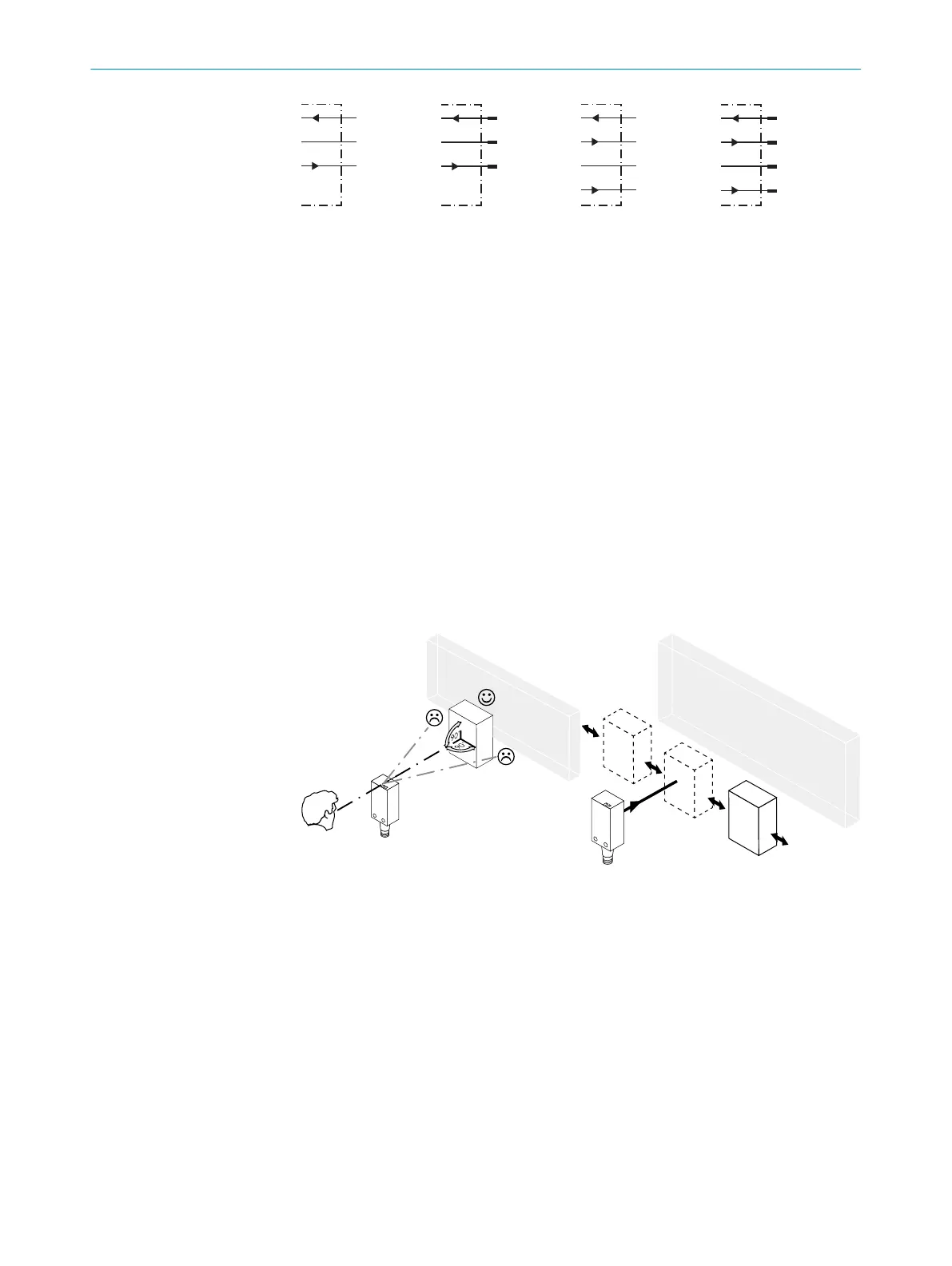

4 Orientare il sensore sul rispettivo oggetto. Scegliere la posizione in modo tale che il
r
aggio di luce r
osso emesso colpisca il centro dell'oggetto. Fare attenzione affinché
l'apertura ottica del sensore (finestrella frontale) sia completamente libera [cfr. E].
Si consiglia di effettuare l'impostazione con un oggetto a bassa riflessione.
Image: E
Image: E-2
35 MESSA IN FUNZIONE
