43 Puesta en servicio

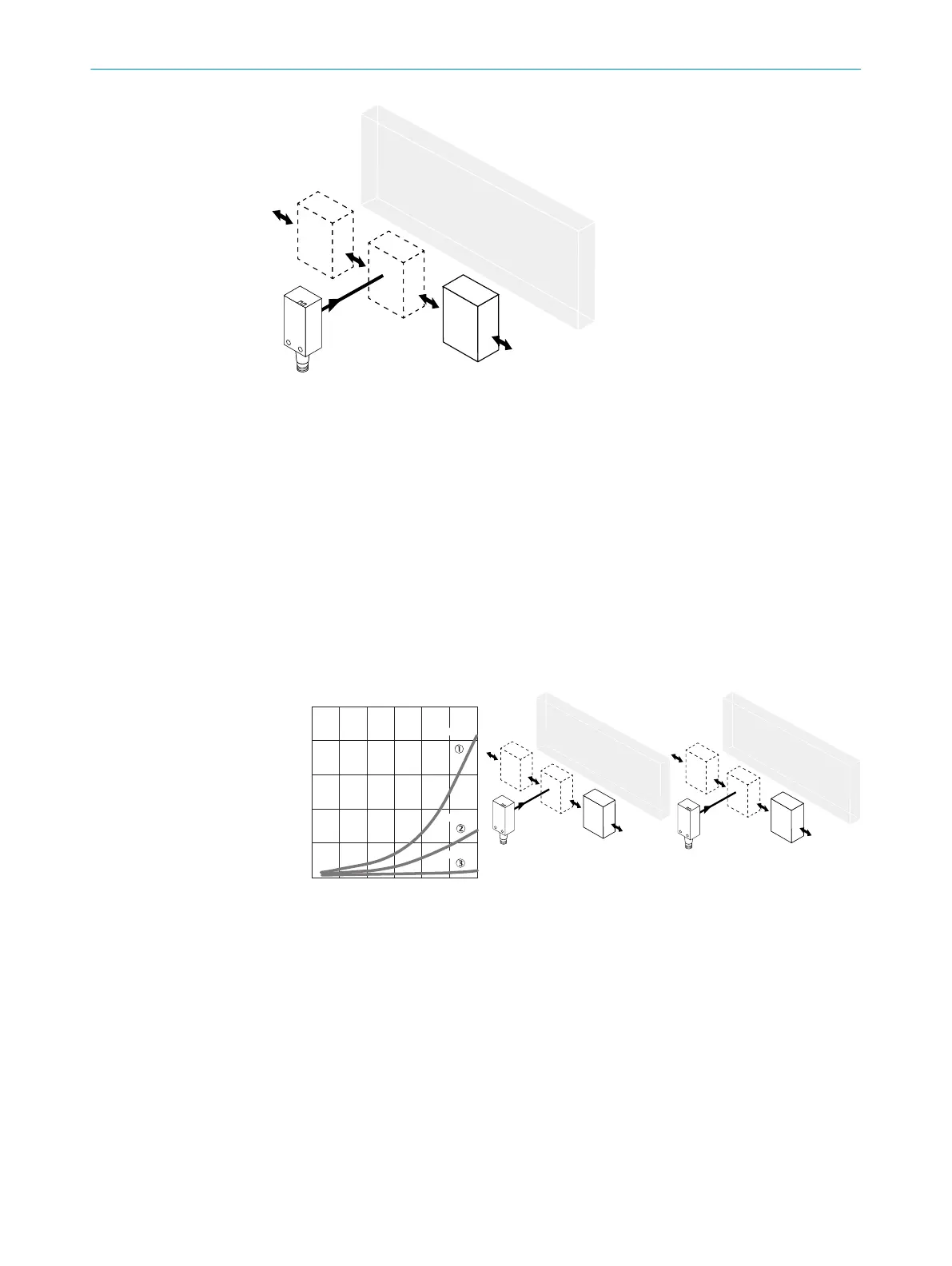

1 Comprobar las condiciones de aplicación: comparar la distancia de conmutación y
la distancia respecto al objeto o al fondo, así como la capacidad de remisión del
objeto, con el diagrama correspondiente [véase Figura H]. (x = distancia de conmu‐
tación, y = zona de transición entre la distancia de conmutación ajustada y la
supresión del fondo en % de la distancia de conmutación [remisión del objeto /
remisión del fondo]). Remisión: 6 % = negro , 18 % = gris , 90 % = blanco 
(referido al blanco estándar según DIN 5033).
La distancia mínima (= y) para suprimir el fondo puede calcularse a partir del dia‐
grama [véase fig. H] del modo siguiente:
Ejemplo: x =125 mm, y = 12.5% => 12.5% % de 125 mm = 15.63 mm. Es decir, el
fondo se suprimirá a partir de una distancia de > 140.63 mm del sensor.
25
5
10
15
20
0
mm
(inch)
25
(0.98)
50
(1.97)
75
(2.95)
100
(3.94)
125
(4.92)
150
(5.91)
Distance in mm (inch)
% of sensing distance
6 %/90 %
18 %/90 %
90 %/90 %
Image: H
Image: H-2
Image: H-3
2 Montar el sensor en una escuadra de fijación adecuada (véase el programa de
accesor
ios SICK).
R
espetar el par de apriete máximo admisible del sensor de 0.8 Nm.
Respetar la orientación preferente del objeto con respecto al sensor. [véase fig. A].
3 Los sensores deben conectarse sin tensión (V
S
= 0 V). Debe t
enerse en cuent
a la
información de las figuras [B] en función de cada tipo de conexión:
– Conexión de enchufes: asignación de pines
– Cable: color del hilo
