SICK WTB4-3 - Page 44

+ (L+)
- (M)
Q
brn
blu
blk
Image: B
+ (L+)
- (M)
Q
brn
blu
blk
1
3
4
Image: B-2
+ (L+)
Q
- (M)
brn
wht
blu
Q
blk
Image: B-3
+ (L+)
Q
- (M)
brn
wht
blu
blk
1
2
3
Q
4
Image: B-4
まずすべての電気接続を確立してから、電源（V
S
> 0 V）をオンにしてくださ
い。緑色の LED 表示灯がセンサ上で点灯します。

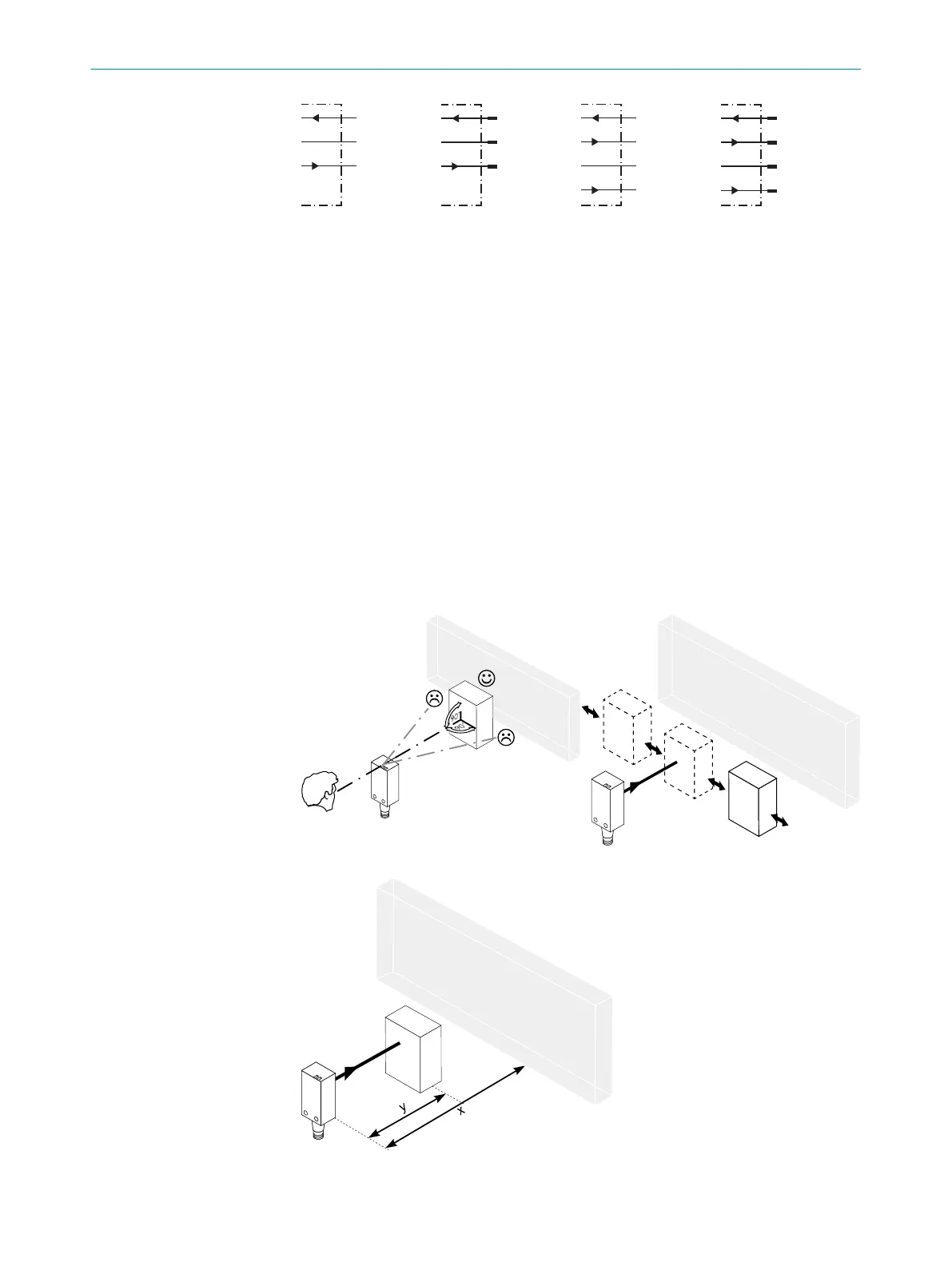

接続図の説明（図 Ｂ）。
スイッチング出力 Q および /Q（図 B に準拠）：
WTB4-3Exxxx および WTB4-3Fxxxx
D：ダークスイッチング。出力 (Q) は検出範囲内に対象物が存在している場合
にオフになります。
WTB4-3P1361 および WTB4-3Px1xx
WTB4-3N1361 および WTB3Nx1xx
L：ライトスイッチング、出力 (Q) は検出範囲内に対象物が存在している場合
にオンになります。
WTB4-3P1161 および WTB4-3N1161
WTB4-3Px261 および WTB4-3Nx261
ANT：相補的出力 Q および Q/
4 センサを対象物に合わせます。赤色の投光軸が対象物の中央に照射されるよう
に位置を選択します。センサの光開口（フロントガラス）が全く遮らぎられる
ことがないよう、注意してください [E
を参照]。反射率の低い対象物を使用し
て調整することをお勧めします。
Image: E
Image: E-2
5
Image: F
使用開始 59
43
8011449.126R | SICK
Subject to change without notice
