Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 500 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

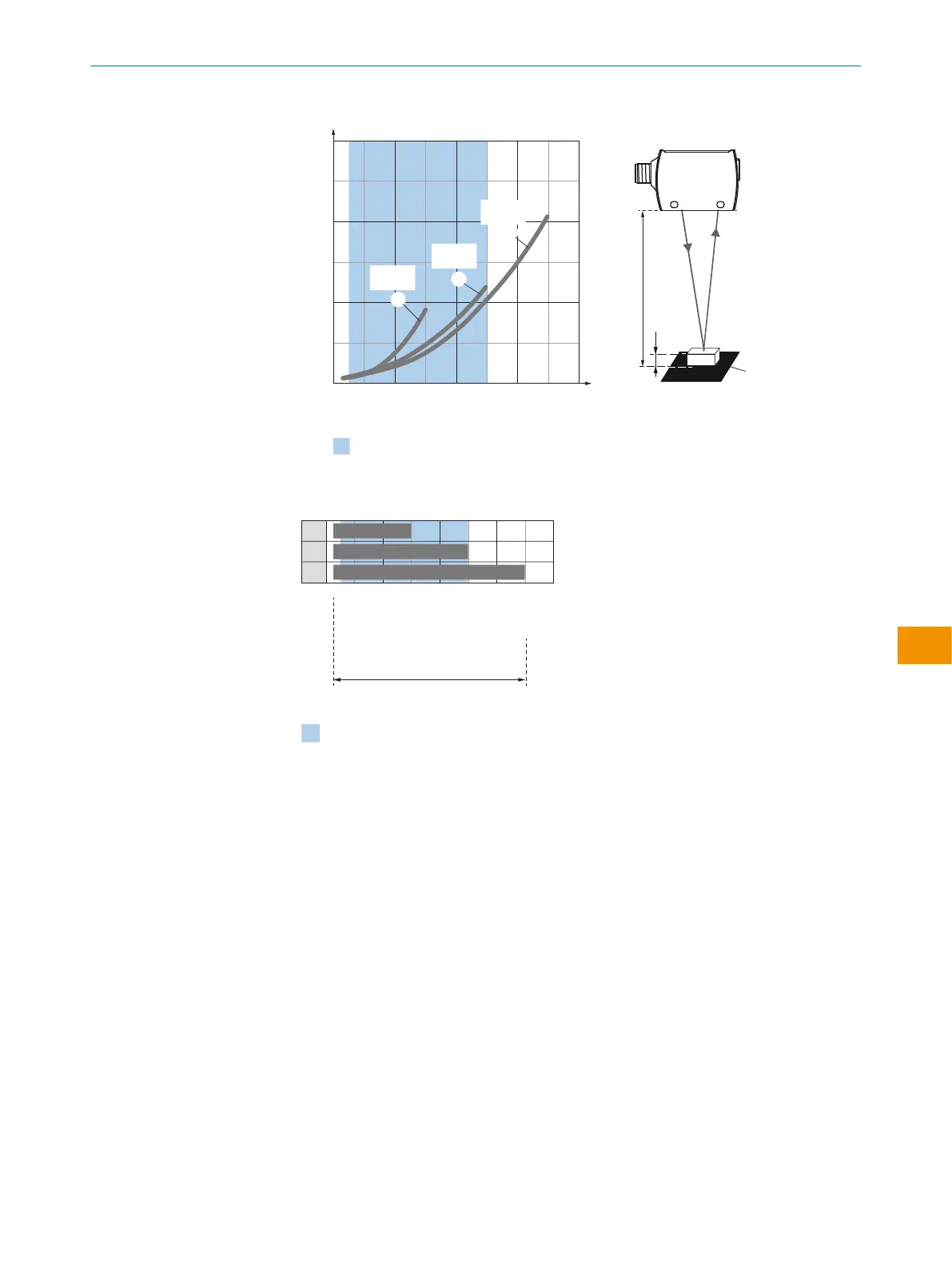

Figura 14: Curva caratteristica, WTM10L-xxxxx1
0
Distance in mm (inch)
1
2
3
C/D
A B
Recommended sensing range for
the best performance
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
25
25
700
500
25
300
Figura 15: WTM10L-xxxxx1
1
Oggetto nero, coefficiente di riflessione 6%, Modalità 1: Velocità
2
Oggetto nero, coefficiente di riflessione 6%, Modalità 2: Standard
3
Oggetto nero, coefficiente di riflessione 6%, Modalità 3: Precisione
A Distanza di lavoro min. in mm
B Distanza di lavoro max. in mm
C Campo visivo
D Impostazione della soglia di commutazione dell'intervallo per l'eliminazione dello
sfondo
blu Intervallo di distanza di lavoro raccomandato per massime prestazioni
Tabella 10: WTM10L-xxxxx2, Short Range
WTM10L-xxxxx2, Short Range
