SICK WTM10L - Page 191

y
x
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
background y = 10 mm
0
10
(0.39)
20
(0.79)
0
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
6%/90%
33
6%/6%
6%/90%
6%/6%
6%/90%
1

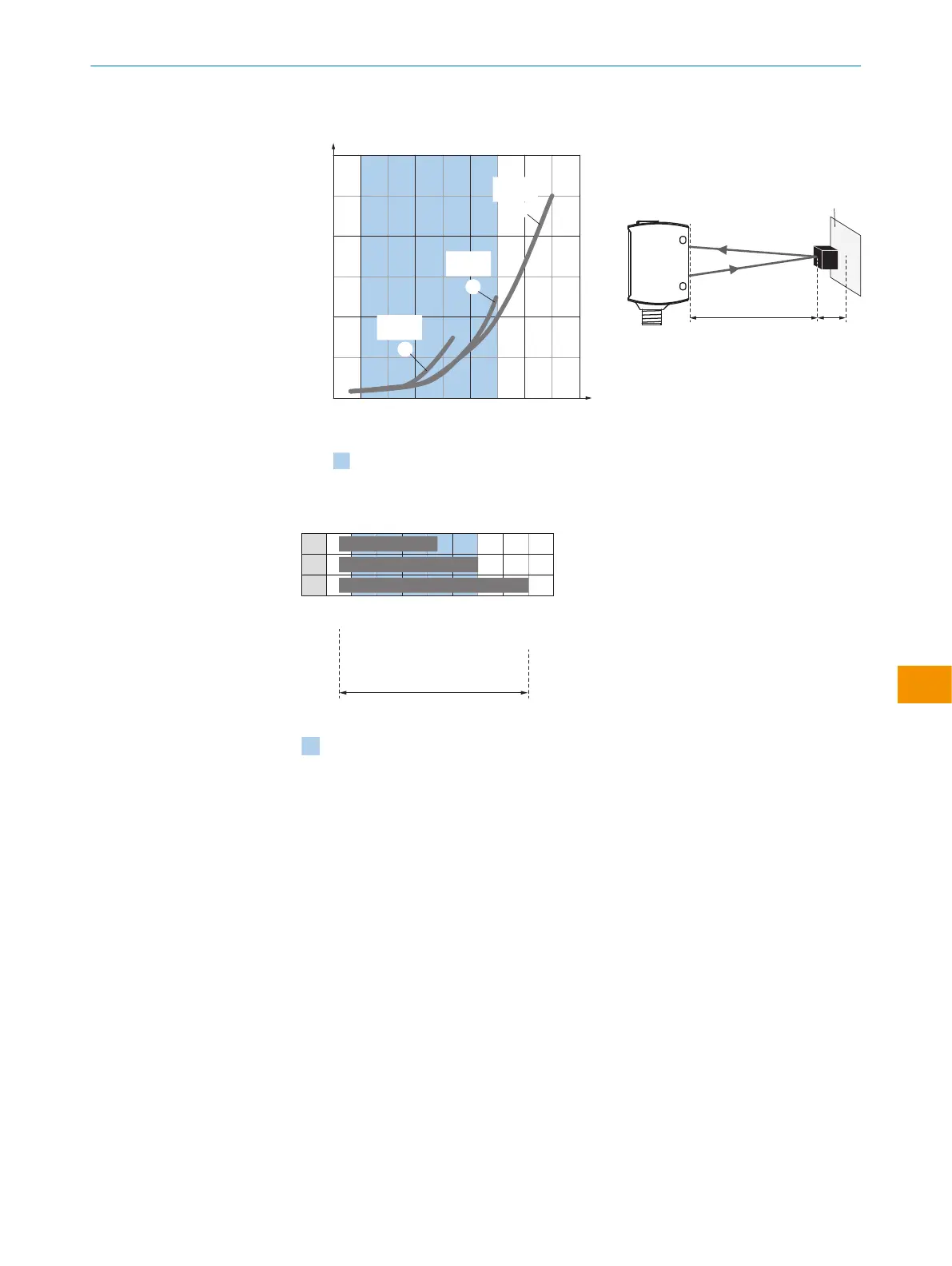

그림 12: 특성 곡선 , WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
그림 13: WTM10L-xxxxx2
1
검은색 물체, 확산 반사율 6%, 모드 1: 스피드
2
검은색 물체, 확산 반사율 6%, 모드 2: 표준
3
검은색 물체, 확산 반사율 6%, 모드 3: 정밀
A 최소 스위칭 거리(mm)
B 최대 스위칭 거리(mm)
C 시야
D 배경 억제를 위한 범위 스위칭 임계값 설정
파란
색
최고의 성능을 위한 권장 스위칭 거리 범위
참조 표 4, 페이지 187에 설명된 대로 기능을 점검합니다. 디지털 출력이 참조 표 4,
페이지 187에 설명된 대로 이루어지지 않을 경우, 사용 환경 조건을 확인합니다.
작동 원리 FGS를 탑재한 WTM10
광전 근접 센서에는 레퍼런스 배경이 필요합니다. 반사율과 배경 위치는 최대한 균일
하게 유지해야 합니다. 광전 근접 센서와 배경 사이의 최대 거리(x)와 최소 물체 높이
(y)를 준수해야 합니다. 일반적으로 FGS 모드는 컨베이어 벨트에서 매우 평평한 물체
를 감지하는 데 사용됩니다.
작동 지침서
9382969/2024-02-23 | SICK 작 동 지 침 서 | WTM10L
191
