사용 환경 조건 점검: 관련 다이어그램(참조 표 9, 페이지 192))을 사용하여 센서와 배
경 간 거리, 최소 물체 높이, 배경과 물체의 반사 능력을 비교합니다(x = 감지 범위, y =
최소 물체 높이). 반사 인수: 6% = 흑색 1, 90% = 백색 2(DIN5033에 따른 표준 백색
기준).
검은색 배경 앞 감지 범위 설정 시 최소 물체 높이(확산 인수 = 6%):
•
500mm 거리에서 10mm(모드 3 - 정밀), 긴 거리
•
300mm 거리에서 10mm(모드 3 - 정밀), 짧은 거리
표 9: WTM10L-xxxxx1, 긴 거리
WTM10L-xxxxx1, 긴 거리
0
10
(0.39)
20
(0.79)
0
Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 500 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

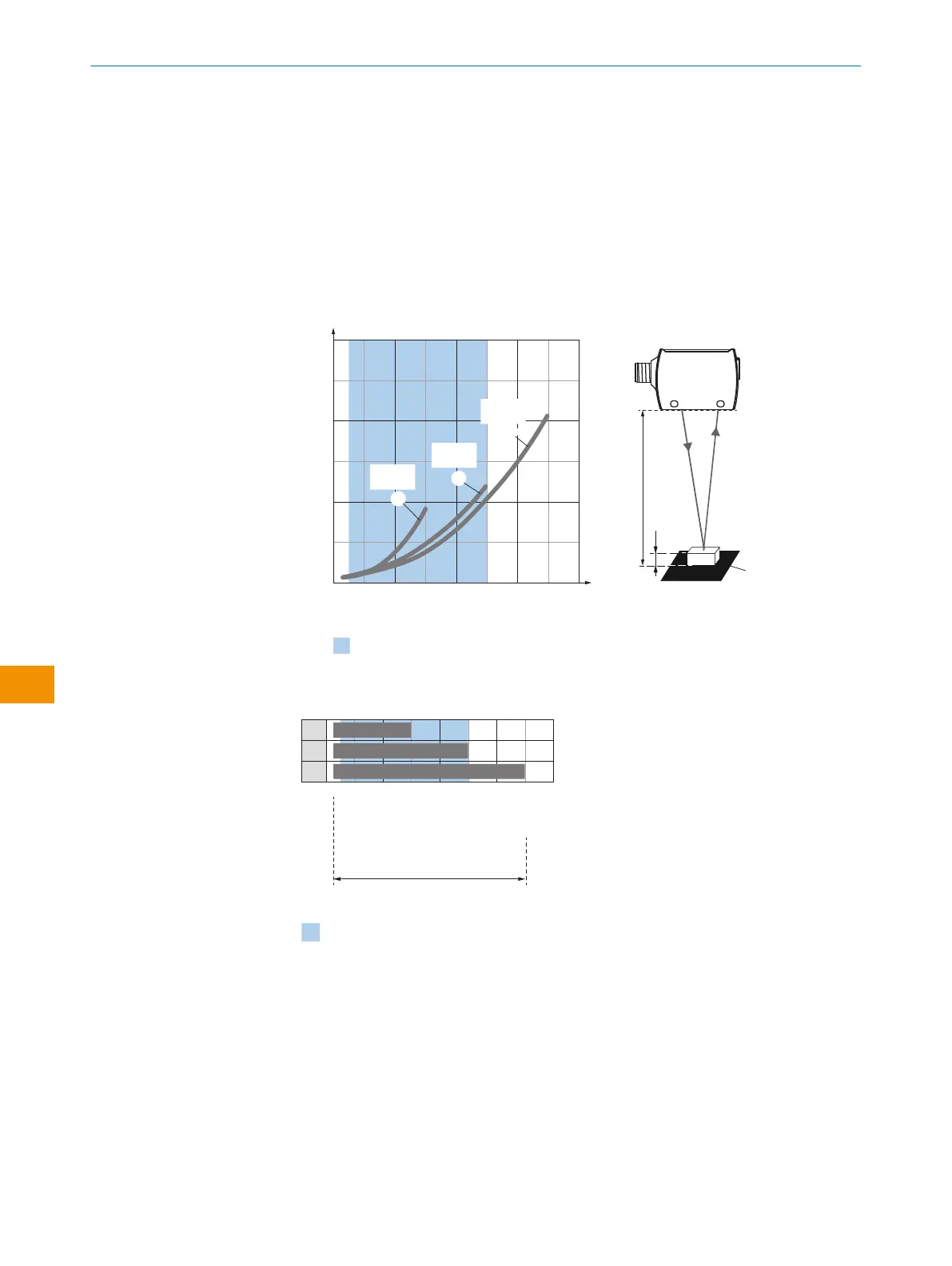

그림 14: 특성 곡선 , WTM10L-xxxxx1
0
Distance in mm (inch)
1
2
3
C/D
A B
Recommended sensing range for
the best performance
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
25
25
700
500
25
300
그림 15: WTM10L-xxxxx1
1
검은색 물체, 확산 반사율 6%, 모드 1: 스피드
2
검은색 물체, 확산 반사율 6%, 모드 2: 표준
3
검은색 물체, 확산 반사율 6%, 모드 3: 정밀
A 최소 스위칭 거리(mm)
B 최대 스위칭 거리(mm)
C 시야
D 배경 억제를 위한 범위 스위칭 임계값 설정
파란
색
최고의 성능을 위한 권장 스위칭 거리 범위
작동 지침서
192
