0
Distance in mm (inch)
Dimensions in mm (inch)
0.4
(0.02)
0.8
(0.03)
–0.8
(–0.03)
–0.4
(–0.02)
0
Recommended sensing range for
the best performance
400
(15.75)
25
(0.98)
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
150
(5.91)

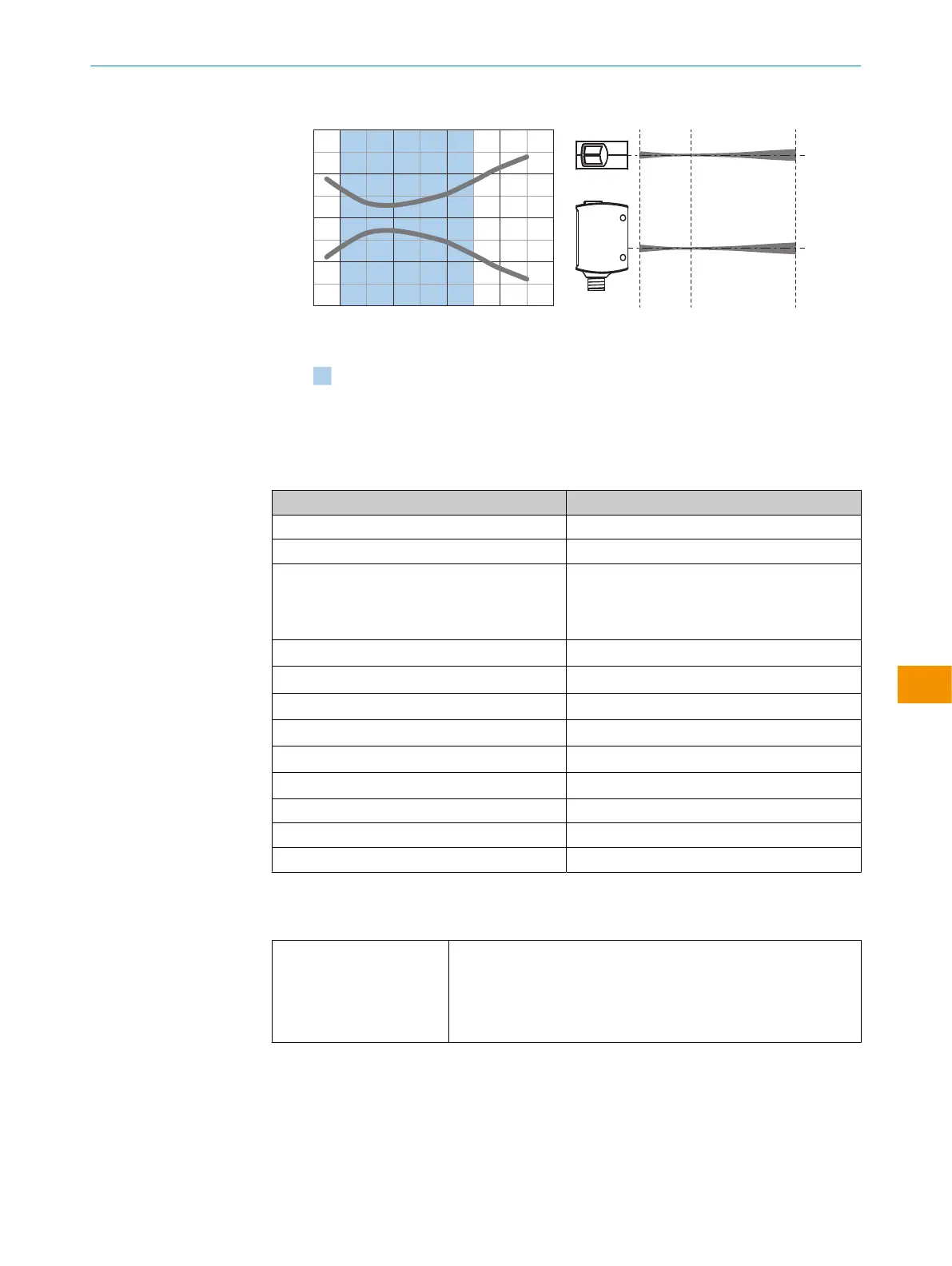

그림 27: 광점 다이어그램 , 짧은 거리
11.4 프로세스 데이터 구조
WTx10 A00
IO-Link V1.1
프로세스 데이터 4바이트
바이트 0: 비트 24 ... 31
바이트 1: 비트 16 ... 23
바이트 2: 비트 8 ... 15
바이트 3: 비트 0 ... 7
비트 0/데이터 유형 Q
L1
/불리언(Boolean)
비트 1/데이터 유형 Q
L2
/불리언(Boolean)
비트 2/데이터 유형 Q
Int1
비트 3/데이터 유형 Q
Int2
비트 4/데이터 유형 Q
Int3
비트 5/데이터 유형 Q
Int4
비트 6/데이터 유형 센서 작동 상태
비트 7 ... 15/데이터 유형 [비어 있음]
비트 16 ... 31/데이터 유형 부호 없는 정수 거리(전체 mm)
12 용어
ApplicationSelect The ApplicationSelect function is available for sensors with the
MultiMode function.
Selecting ApplicationSelect increases the sensing range of the
sensor and the sensitivity rises so that even shiny, dark and
uneven objects, even in an inclined position, are safely detected.
