6.2 Alinhamento
Alinhamento com supressão do fundo:
Alinhe o sensor com o objeto. Selecione a posição de forma que o jato de luz vermelha
emitido atinja o centro do objeto. Você deve garantir que a abertura óptica (vidro
frontal) do sensor esteja completamente desimpedida [consulte figura 8].

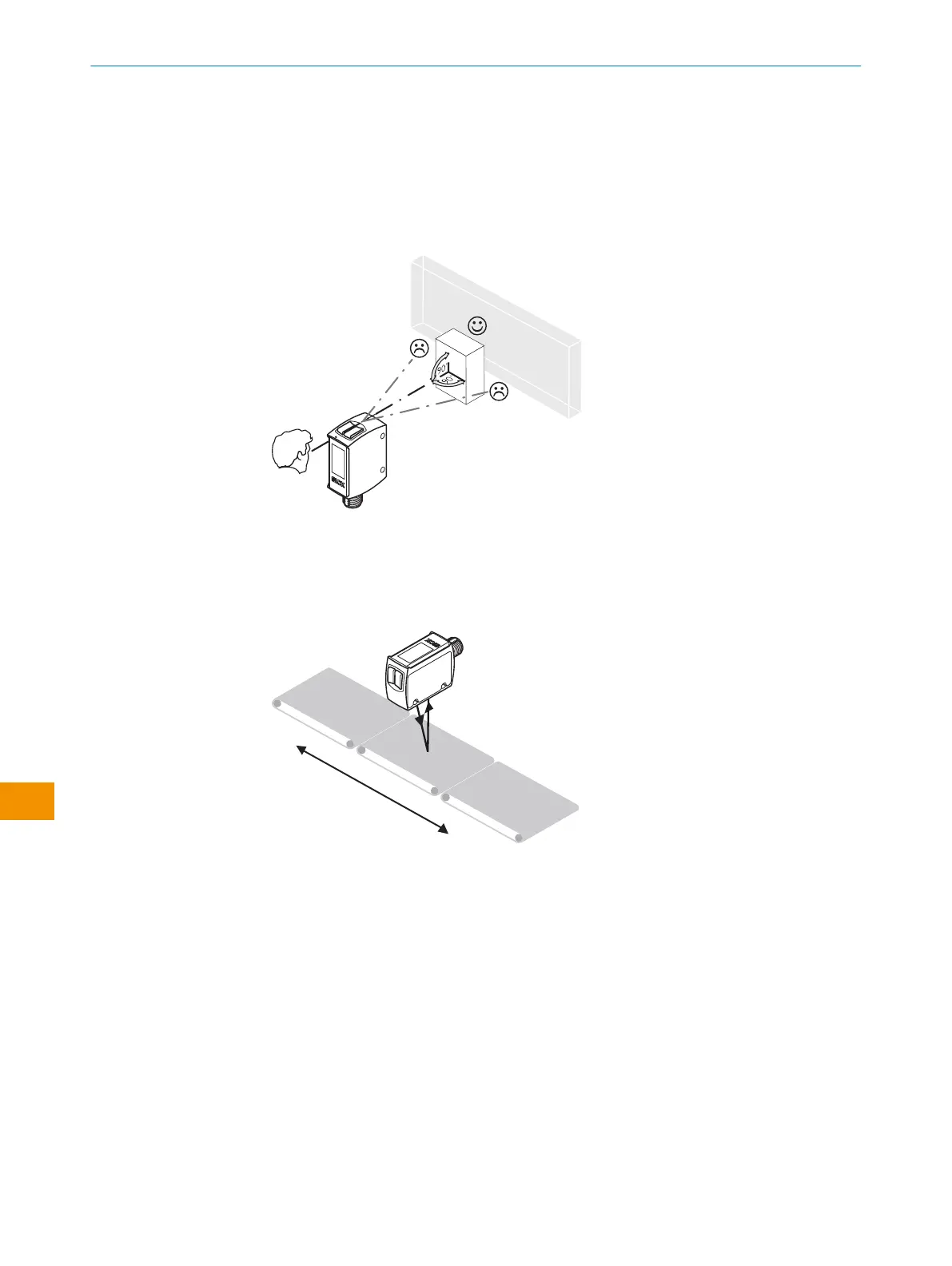

Figura 8: Alinhamento
Alinhamento com supressão do primeiro plano:
Alinhe o sensor com o plano de fundo. Você deve garantir que a abertura ótica (vidro
frontal) do sensor esteja completamente desimpedida figura 9].
Figura 9: Alinhamento
6.3 Verifique as condições da aplicação
WTx10 são sensores fotoelétricos com supressão do fundo e do primeiro plano. Depen‐
dendo da percentual de reflexão difusa do objeto a ser detectado, e talvez do fundo
por trás dele, uma distância mínima (y) entre a distância de comutação definida (x) e o
fundo deve ser mantida.
WTM10 com princípio de funcionamento SF
Ajuste a distância de comutação, a distância até o objeto e o fundo, bem como a capa‐
cidade de reflexão difusa do objeto de acordo com o diagrama correspondente (x =
distância de comutação, y = distância mínima entre a distância de comutação definida
e o fundo (branco, 90%)) Percentual de reflexão difusa: 6% = preto 1, 18% = cinza 2,
90% = branco 3 (referente ao branco padrão conforme a DIN5033). Recomendamos
efetuar os ajustes utilizando um objeto com uma percentual de reflexão difusa baixa.
