Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 500 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

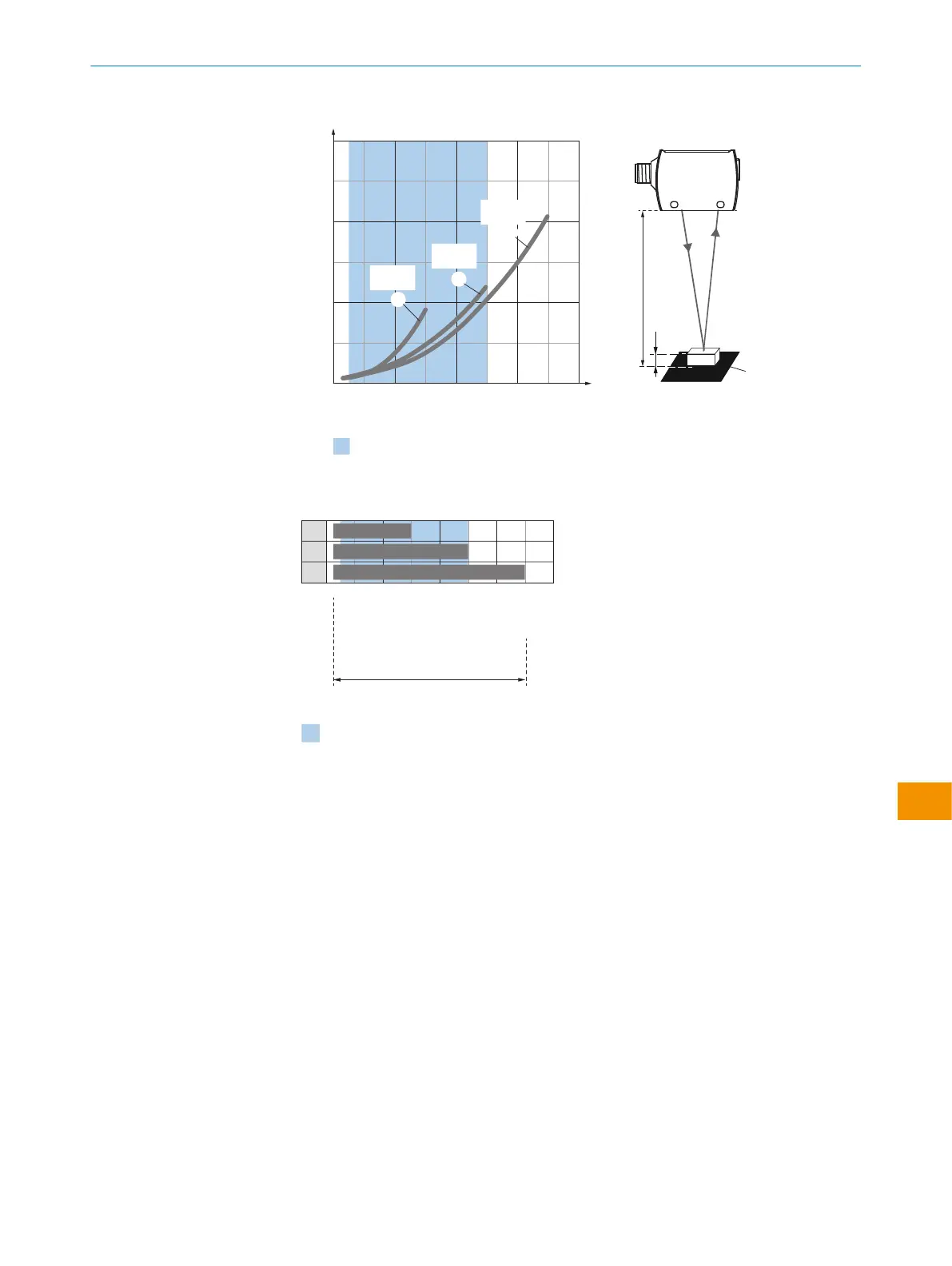

Figura 14: Curva característica, WTM10L-xxxxx1
0
Distance in mm (inch)
1
2
3
C/D
A B
Recommended sensing range for
the best performance
800
(31.50)
600
(23.62)
400
(15.75)
200
(7.87)
25
25
700
500
25
300
Figura 15: WTM10L-xxxxx1
1
Objeto preto, percentual de reflexão difusa de 6%, Modo 1: Velocidade
2
Objeto preto, percentual de reflexão difusa de 6%, Modo 2: Padrão
3
Objeto preto, percentual de reflexão difusa de 6%, Modo 3: Precisão
A Distância de comutação mín. em mm
B Distância de comutação máx. em mm
C Campo de visão
D Ajuste da faixa limiar de comutação para supressão do fundo
Azul Faixa de distância de comutação recomendada para atingir o melhor desempenho
Tabela 10: WTM10L-xxxxx2, curto alcance
WTM10L-xxxxx2, curto alcance
MANUAL DE INSTRUÇÕES
