Minimum object height in mm (inch)
Distance in mm (inch)
Recommended sensing range for
the best performance
30
(1.18)
y
x
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
2
6%/6%
90%/6%
33
6%/6%
90%/6%
6%/6%
90%/6%
1
Example:
Reliable detection of the object
Black background (6 % remission factor)
Distance of sensor to background x = 300 mm
Required minimum object height y = 10 mm
For all objects regardless of their colors
Background
x
y

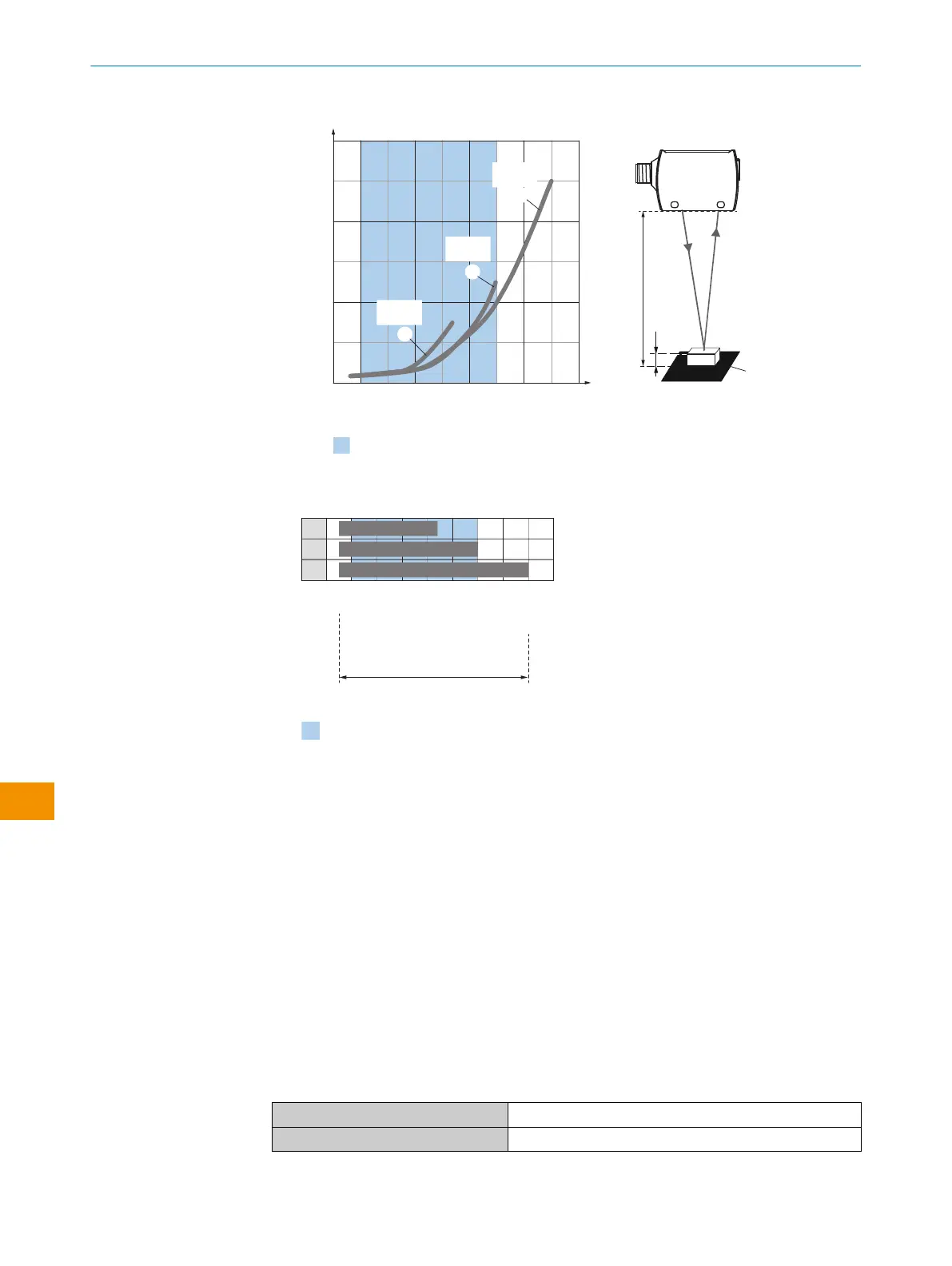

Figura 16: Curva característica, WTM10L-xxxxx2
0
Distance in mm (inch)
1
2
3
C/D
A
B
Recommended sensing range for
the best performance
450
(17.72)
350
(13.78)
250
(9.84)
150
(5.91)
50
(1.97)
25
25
400
300
25
220
Figura 17: WTM10L-xxxxx2
1
Objeto preto, percentual de reflexão difusa de 6%, Modo 1: Velocidade
2
Objeto preto, percentual de reflexão difusa de 6%, Modo 2: Padrão
3
Objeto preto, percentual de reflexão difusa de 6%, Modo 3: Precisão
A Distância de comutação mín. em mm
B Distância de comutação máx. em mm
C Campo de visão
D Ajuste da faixa limiar de comutação para supressão do fundo
Azul Faixa de distância de comutação recomendada para atingir o melhor desempenho
6.4 Configurações
Configuração de fábrica
As seguintes configurações são pré-configuradas:
Tabela 11: Configurações de fábrica
Modo de detecção SF
Modo operacional Modo padrão
