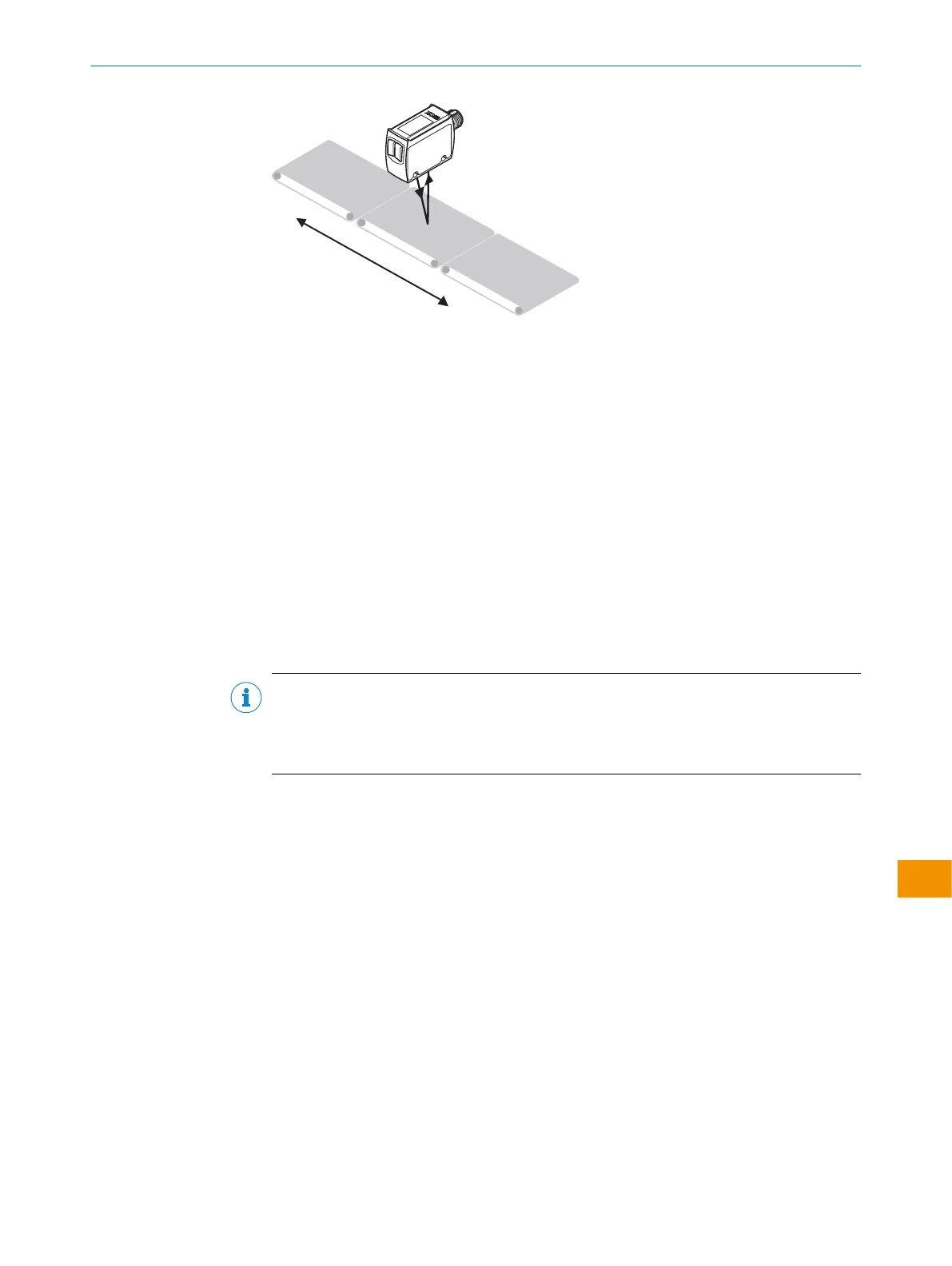

插图 9: 对准
6.3 检查应用条件
WTx10 是具有背景抑制功能和前景抑制功能的漫反射光电传感器。根据要检测的物
体的漫反射，及其后面的背景，在设置的触发感应距离 (x) 和背景之间保持最小距离
(y)。
采用背景抑制功能原理的 WTM10
根据相应图表（x = 触发感应距离，y = 所设置的触发感应距离和背景之间的最小距
离（白色，90%）），漫反射：6% =黑色 1，18% = 灰色 2，90% = 白色 3（参
考 DIN5033 的标准白色），调整触发感应距离和到物体和背景的距离，以及物体
的漫反射能力。我们建议使用低漫反射的物体进行调整。
设定触发感应距离与背景之间的最小距离（黑色 6%/白色 90%）：
•
距离 500mm 处为 10mm（模式 3 - 精度），长距离
•
距离 300mm 处为 10mm（模式 3 - 精度），短距离
提示
典型的最小可检测物体 (MDO)：
•
距离 250mm 处为 0.6mm，长距离
•
距离 150mm 处为 0.2mm，短距离
表格 7: WTM10L-xxxxx1, 长距离
WTM10L-xxxxx1, 长距离
操作指南
