4 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).
REMARQUE
Respecter le couple de serrage maximum autorisé du capteur de 1.3Nm.
Montage avec le principe de fonctionnement de l’élimination d'arrière-plan
MultiMode 1, 3, 4, 5, 6, M:
Noter l’alignement privilégié du capteur par rapport à la direction du mouvement d’ob‐
jet, voir illustration 3.

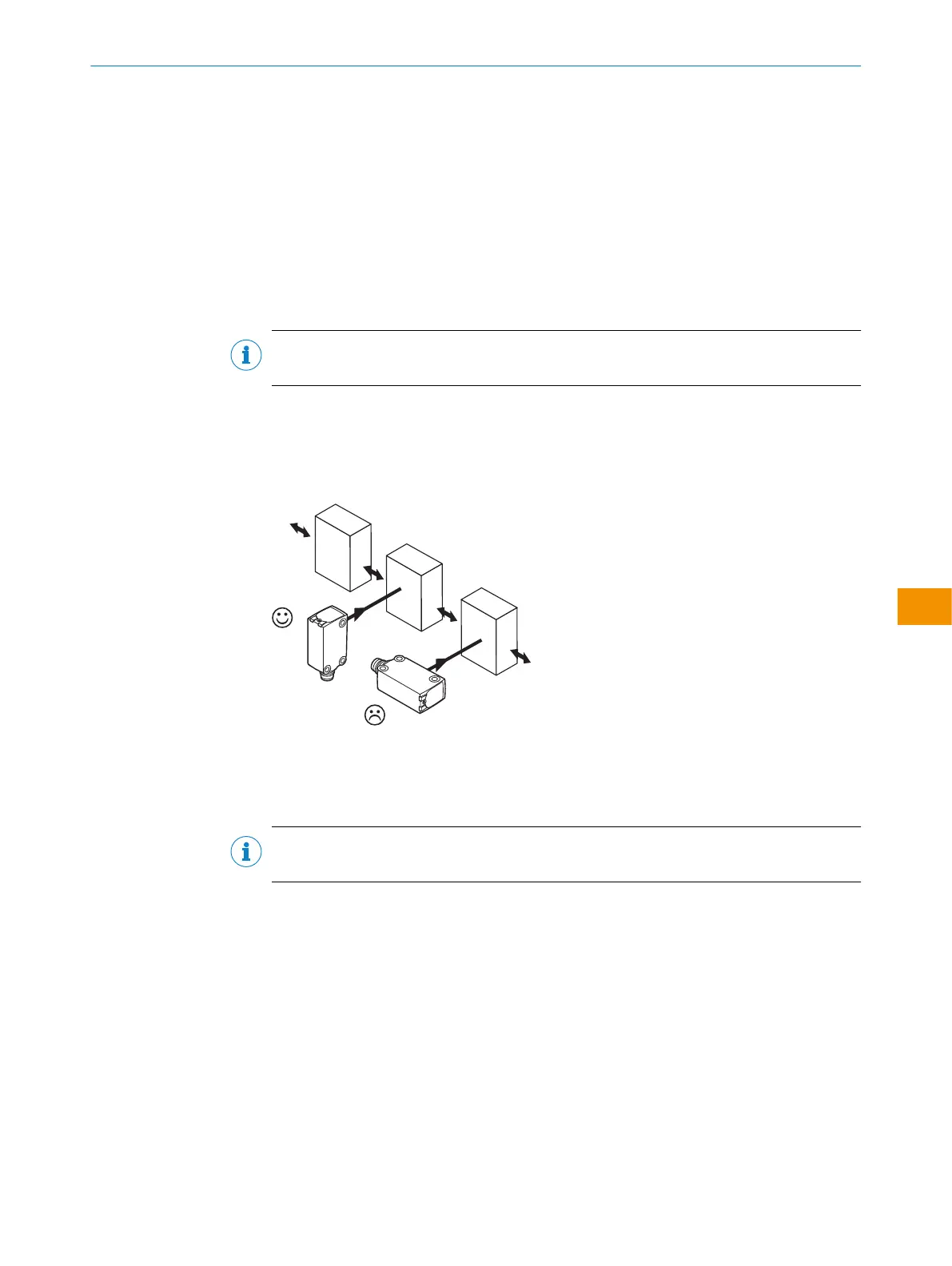

Illustration 3: Alignement du capteur par rapport à la direction de l’objet
Tenir compte de la direction préférentielle de l’objet par rapport au capteur, voir voir
illustration 13, page 128.
REMARQUE
WTM4S: en mode M, il n'est pas nécessaire de respecter la direction préférentielle.
Montage avec le principe de fonctionnement de l’élimination de premier plan
MultiMode 2:
