4 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
INDICAZIONE
Rispettare la coppia di serraggio massima consentita del sensore di 1.3Nm.
Montaggio con il principio di funzionamento della soppressione di sfondo
MultiMode 1, 3, 4, 5, 6, M:
Osservare l’allineamento preferito del sensore rispetto alla direzione di movimento
dell’oggetto; fare riferimento a figura 3.

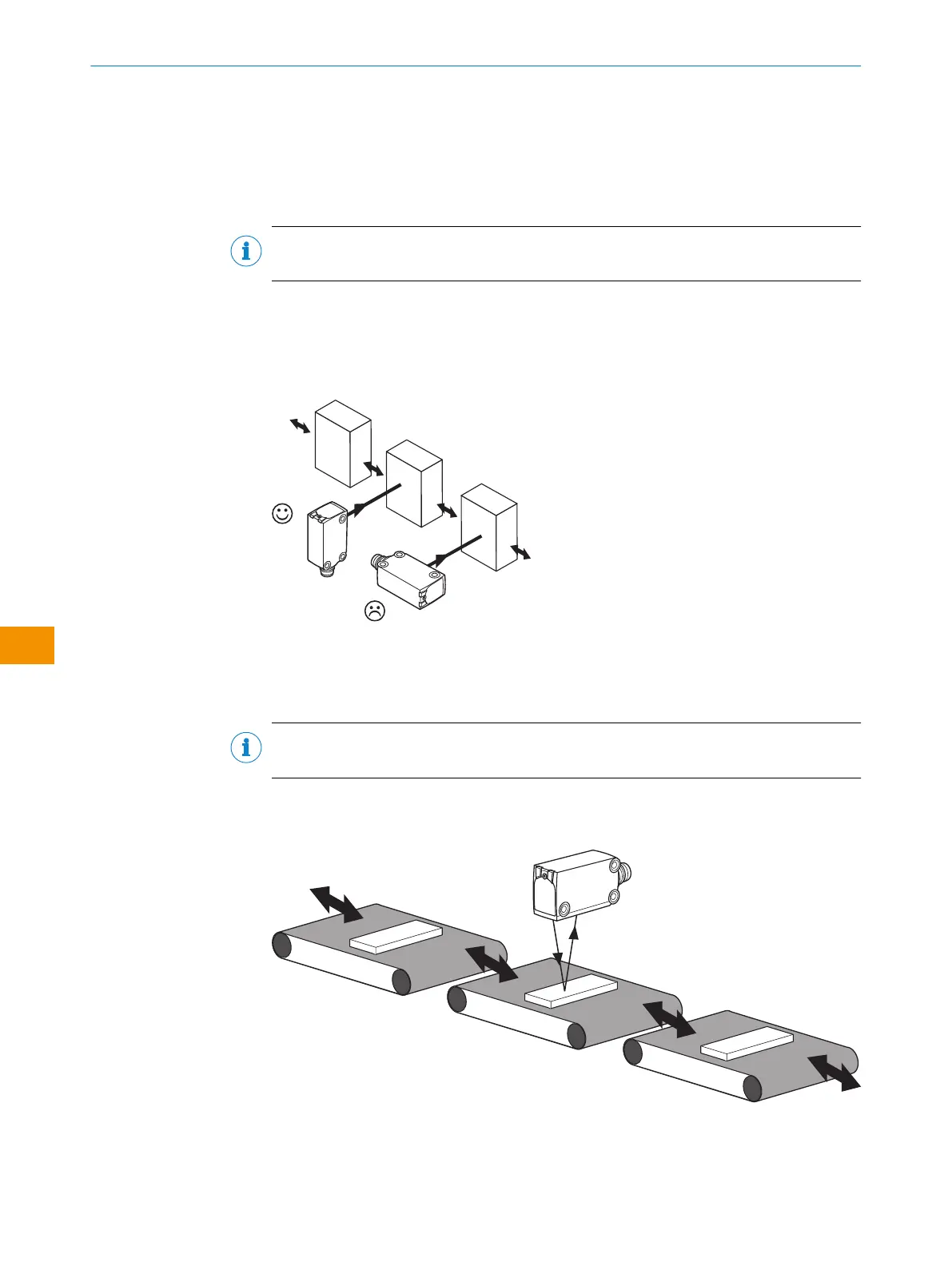

Figura 3: Allineamento del sensore rispetto alla direzione dell’oggetto
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. v.
figura 13, pagina 159.
INDICAZIONE
WTM4S: in modalità M, non è necessario rispettare la direzione preferenziale.
Montaggio con il principio di funzzionamento della soppressione di primo piano
MultiMode 2:
Figura 4: Allineamento del sensore
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. figura 4.
