I dettagli sull'integrazione sono riportati nella descrizione dettagliata di IO-Link: Infor‐
mazioni tecniche: Sensori fotoelettrici, SICK Smart Sensors/IO-Link.
INDICAZIONE
Dopo che il prodotto è stato collegato con successo all’IO-Link Master , il LED verde
(alimentazione) lampeggia, indicando il funzionamento della comunicazione IO-Link tra
il Master e il Device.
6 Messa in funzione
6.1 Video
Il tutorial seguente mostra come mettere in servizio il sensore:
Tabella 7: Panoramica dei video
Selezione delle modalità di funzionamento Multi‐
Modee Teach-in del sensore
https://video.sick.com/media/t/0_dr9zfbj8
6.2 Allineamento
Allineamento con soppressione di sfondo
Allineare il sensore all’oggetto. Scegliere la posizione in modo tale che il raggio rosso di
luce trasmessa colpisca il centro dell’oggetto. Fare attenzione che l’apertura ottica del
sensore (frontalino) sia completamente libera [vedi figura 5].

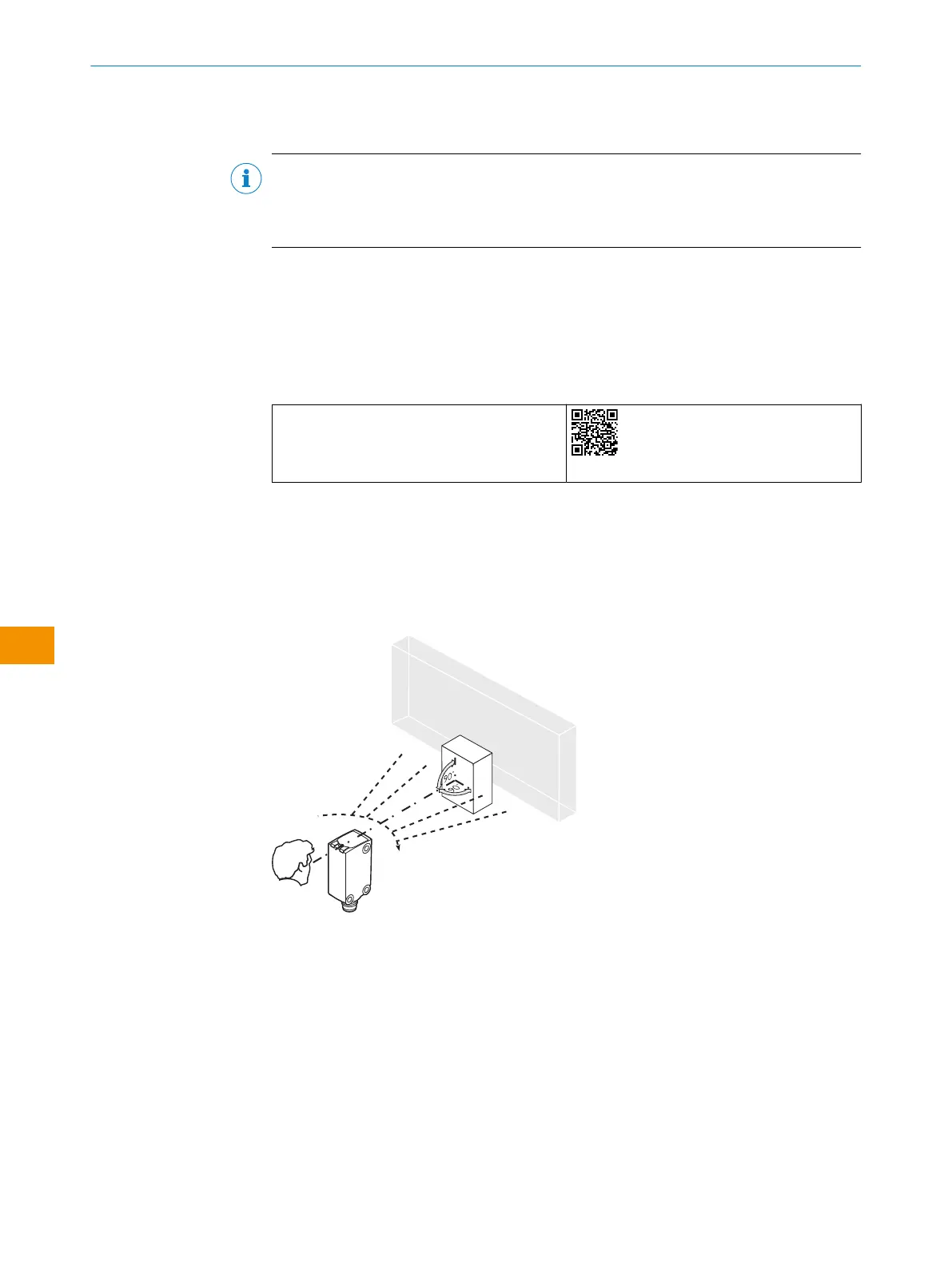

Figura 5: Allineamento all'oggetto
Allineamento con soppressione di primo piano
Allineare il sensore sullo sfondo. Fare attenzione che l’apertura ottica (frontalino) del
sensore sia completamente libera [v. figura 6].
