SICK WTM4S - Colocação Em Operação

Detalhes sobre a integração podem ser encontrados na descrição detalhada do IO-
-Link: Informações técnicas: sensores fotoelétricos, SICK Smart Sensors/IO-Link.
NOTA
Depois que o produto for conectado com êxito ao IO-Link Master, o LED verde (alimen‐
tação) piscará, indicando que a comunicação IO-Link entre o Master e o Device está
funcionando.
6 Colocação em operação
6.1 Vídeos
O tutorial a seguir mostra como colocar o sensor em operação:
Tabela 7: Visão geral do vídeo
Seleção dos modos operacionais MultiMode e
teach-in do sensor
https://video.sick.com/media/t/0_dr9zfbj8
6.2 Alinhamento
Alinhamento com supressão do fundo
Alinhe o sensor ao objeto. Selecione o posicionamento de forma que o jato da luz de
emissão vermelha incida sobre o centro do objeto. Certifique-se de que a abertura
óptica (vidro frontal) do sensor esteja completamente livre [ver figura 5].

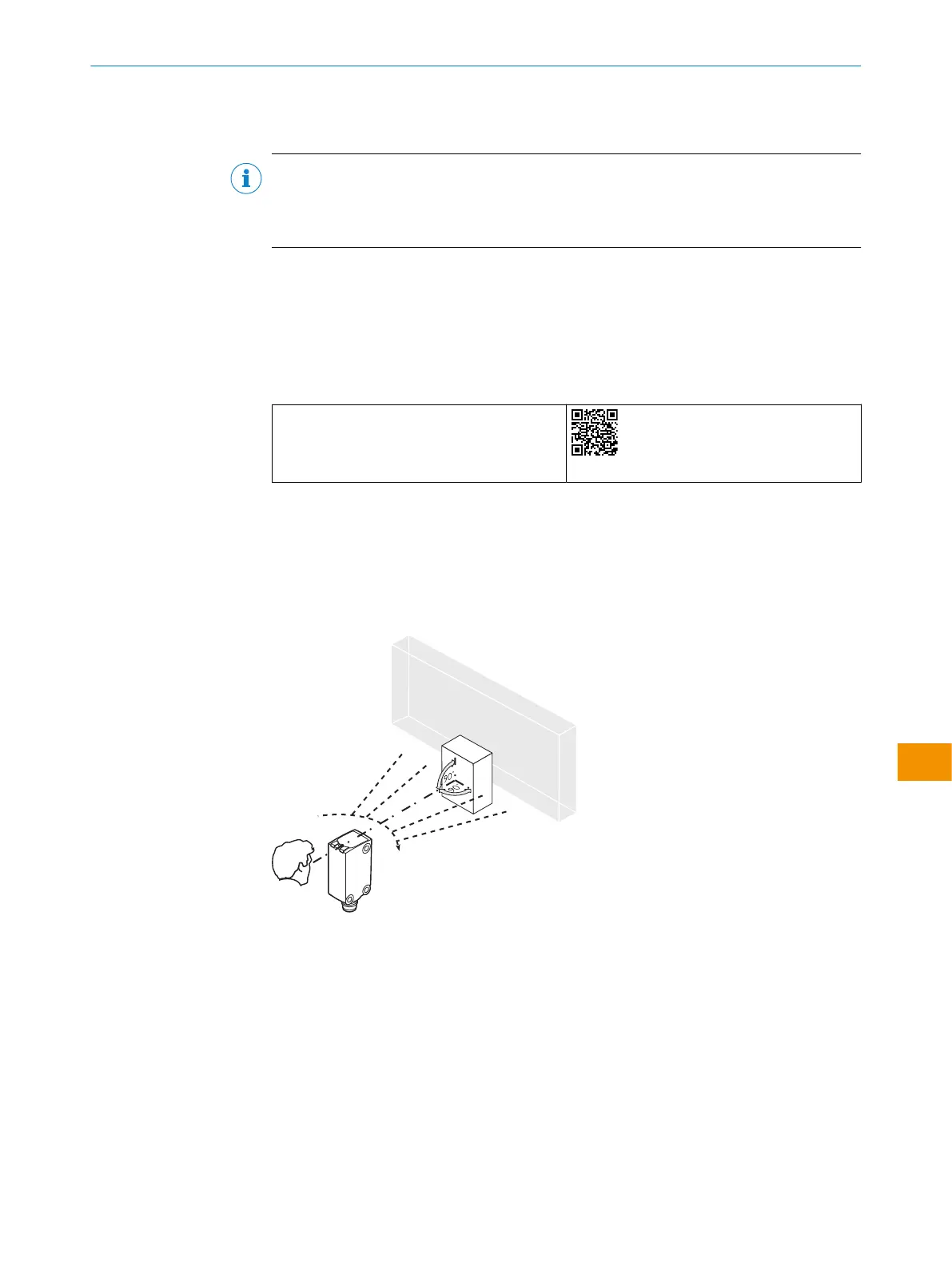

Figura 5: Alinhamento ao objeto
Alinhamento com supressão do primeiro plano
Alinhe o sensor ao fundo. Certifique-se de que a abertura óptica (vidro frontal) do
sensor esteja completamente livre [ver figura 6].
