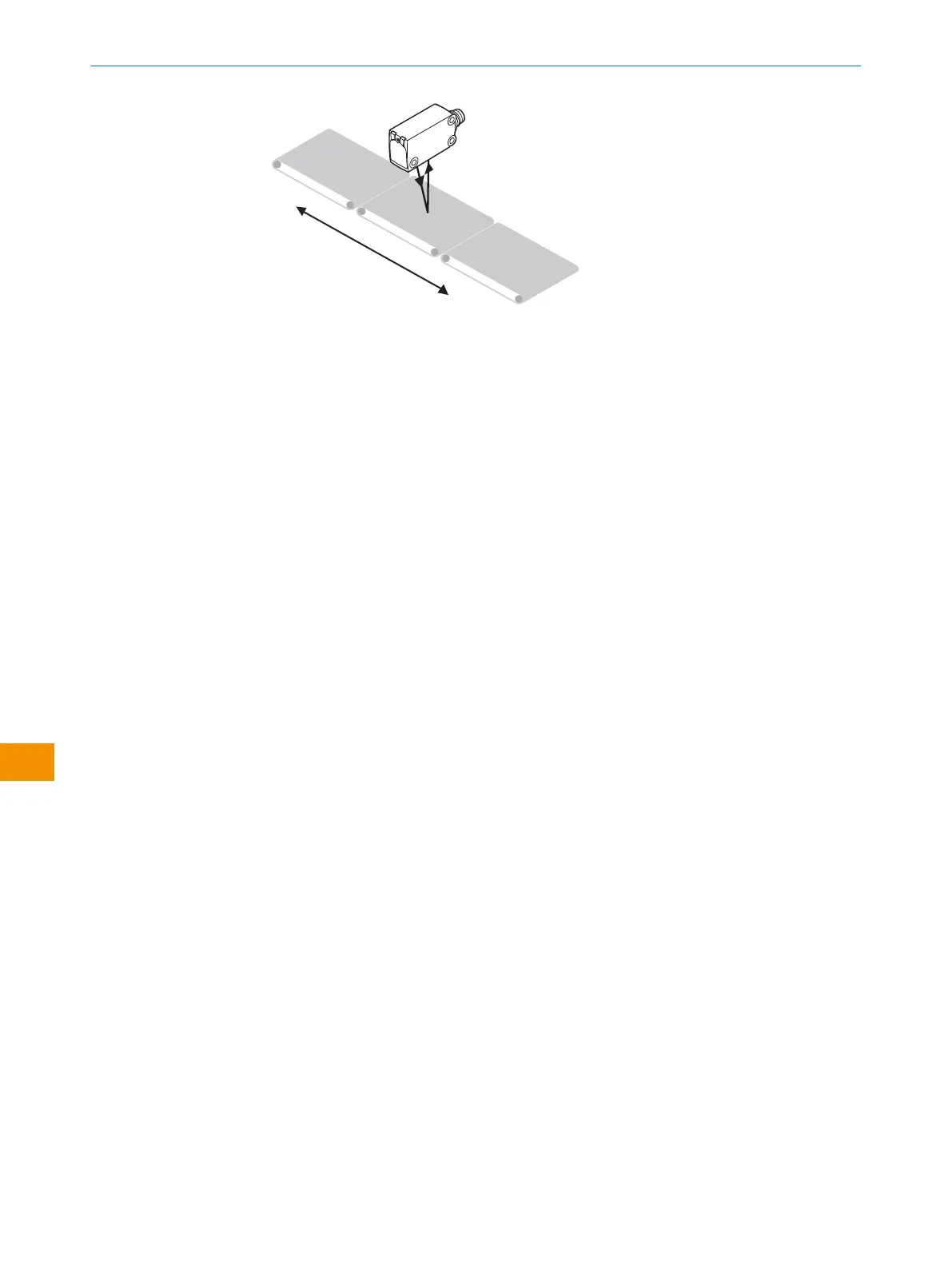

Figura 6: Alinhamento ao fundo
6.3 Verificar as condições de uso
WTM4S são sensores fotoelétricos de reflexão com supressão do fundo e supressão do
primeiro plano. Dependendo do percentual de reflexão difusa do objeto a ser detectado
e do fundo que eventualmente se encontra atrás dele, deve ser mantida uma distância
mínima (y) entre a distância de comutação ajustada (x) e o plano de fundo.
Supressão de fundo: MultiMode 1, 3, 4, 5, 6
Compare a distância de comutação e a distância até o objeto ou plano de fundo,
bem como a refletividade do objeto, com o respectivo diagrama (x = distância de
comutação, y = distância mínima entre a distância de comutação ajustada e o plano
de fundo (branco, 90%)) percentual de reflexão difusa: 6% = preto 1, 18% = cinza 2,
90% = branco 3 (com base no padrão branco da norma DIN 5033). Recomendamos
efetuar o ajuste com um objeto de baixo percentual de reflexão difusa.
Distância mínima entre a distância de comutação definida e o plano de fundo (preto
6%/branco 90%):
•
5mm, com distância de 150mm (MultiMode 1, 3, 4, 5)
•
8mm, com distância de 250mm (MultiMode 1 + 6)
MultiMode 1, 3, 4, 5:
