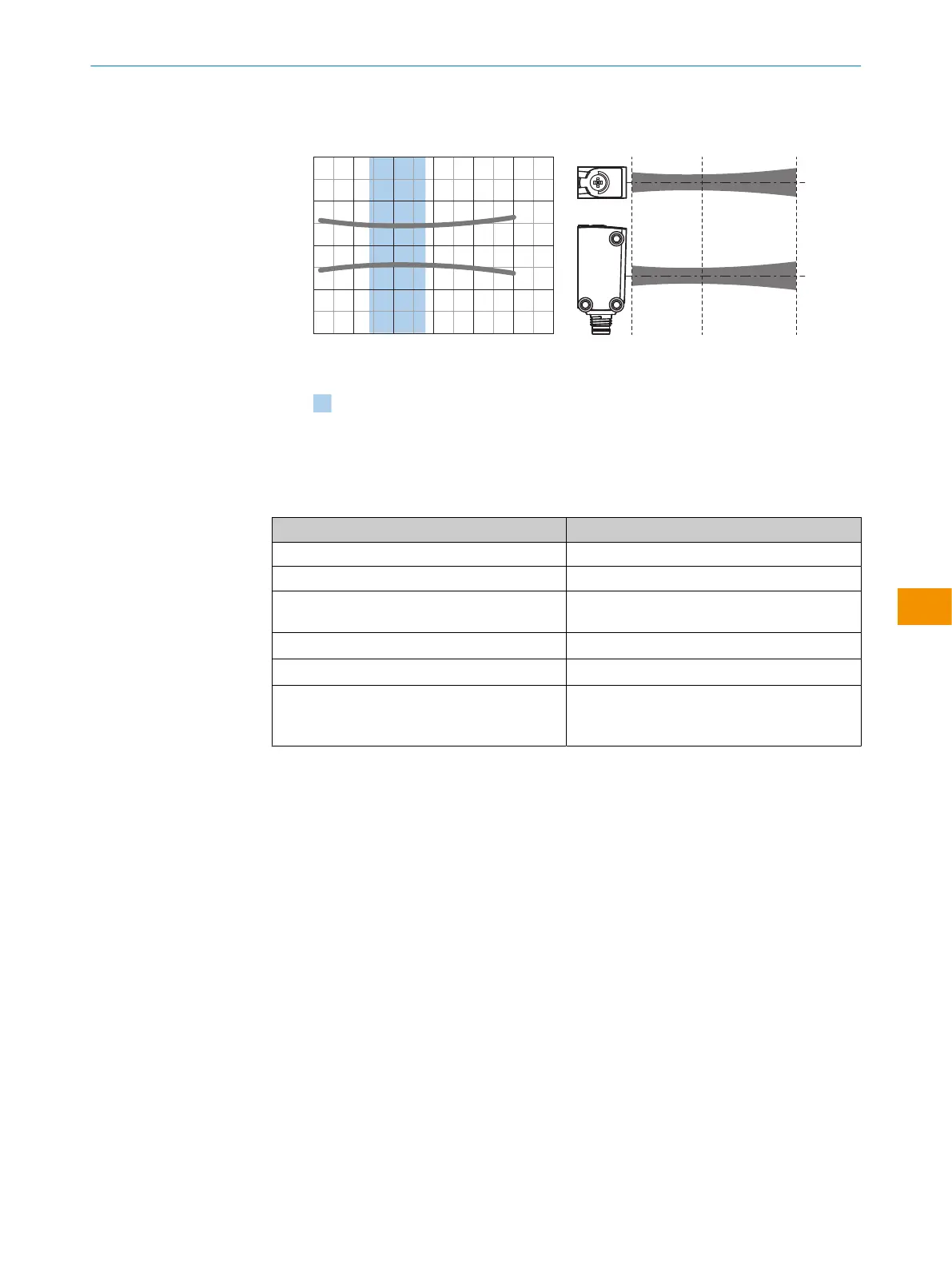

SICK WTM4S - Annexe

MultiMode 2
0
Distance in mm (inch)
Dimensions in mm (inch)
5
(0.20)
10
(0.39)
–10
(–0.39)
–5
(–0.20)
0
Recommended sensing range for
the best performance
150
(5.91)
100
(3.94)
50
(1.97)
200
(7.87)
250
(9.84)
300
(11.81)
10
(0.39)
250
(9.84)
110
(4.33)
Illustration 19: WTF4SD
11.4 Structure de données de processus
WTM4S A00
IO-Link V1.1
Données de processus 2octets
Octet 0: bits 15 ... 8
Octet 1: bits 7 ... 0
Bit 0/type de données Q
L1
/booléen
Bit 1/type de données Q
L2
/booléen
Bit 2 ... 15/description/type de données Mode 1-6: Current Receiver Level [digits]
(niveau du récepteur de courant)
Mode 7: valeur de la distance [0,1mm]
12 Annexe
12.1 Conformités et certificats
Vous trouverez les déclarations de conformité, les certificats et la notice d'instructions
actuelle du produit surwww.sick.com. Pour cela, saisir la référence du produit dans
le champ de recherche (référence: voir le numéro de la plaque signalétique dans le
champ «P/N» ou «Ident. no.»).
