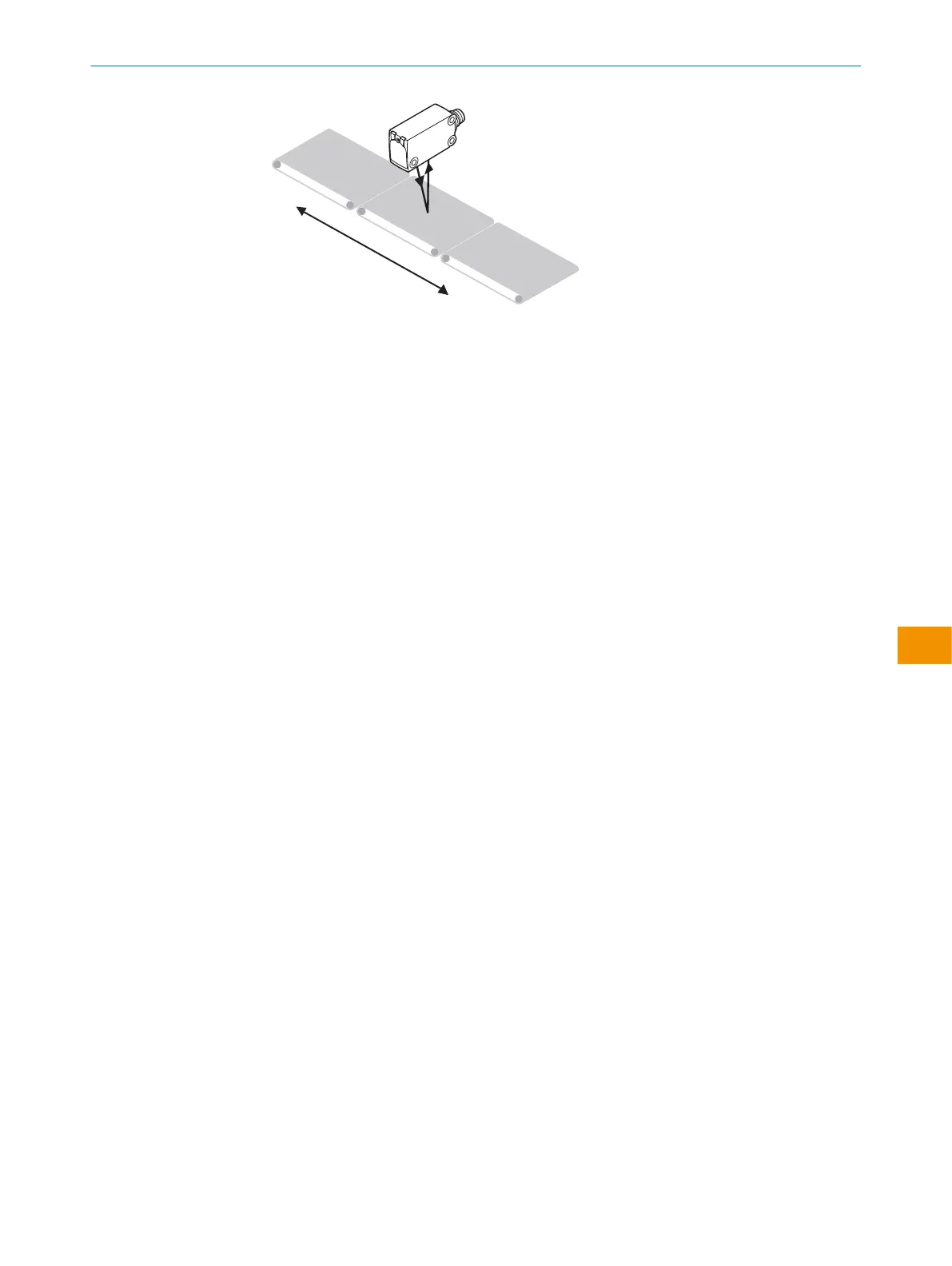

Figura 6: Allineamento allo sfondo
6.3 Controllare le condizioni d’impiego
WTM4S sono sensori fotoelettrici energetici con soppressione di sfondo e di primo
piano. In funzione del grado di remissione dell’oggetto da rilevare e dell’eventuale
sfondo presente deve essere rispettata una distanza minima (y) tra la distanza di lavoro
impostata (x) e lo sfondo.
Soppressione di sfondo: MultiMode 1, 3, 4, 5, 6
Bilanciare distanza di lavoro e distanza dall’oggetto ossia dallo sfondo e distanza di
lavoro dell’oggetto con il diagramma corrispondente (x= distanza di lavoro, y = distanza
minima tra distanza di lavoro impostata e sfondo (bianco, 90%)), grado di remissione
6% = nero 1, 18% = grigio 2, 90% = bianco 3 (con riferimento al bianco standard
secondo DIN 5033). Si consiglia di effettuare la regolazione con un oggetto a basso
grado di remissione.
Distanza minima tra la distanza di lavoro impostata e lo sfondo (nero 6% / bianco
90%) :
•
5mm, a 150mm di distanza(MultiMode 1, 3, 4, 5)
•
8mm, a 250mm di distanza(MultiMode 1 + 6)
MultiMode 1, 3, 4, 5:
