SICK WTM4S - Page 159

Dati elettrici
WTM4S
Tensione di alimentazione U
B
DC 10 ... 30 V
1)
Ripple residuo ≤ 5 Vpp
Consumo di corrente 25 mA
Classe di protezione III
1)
Valori limite collegamenti
U
B
protetta dall’inversione di polarità
ripple residuo max. 5V
ss
uscita digitale
WTM4S
Corrente di uscita I
max.
≤ 100 mA
Commutazioni di protezione A, B, C
1)
Tempo di reazione ≤500µs (MultiMode 1, 2, 3)
2)
≤1.000µs (MultiMode 4, 5)
2)
≤15ms (MultiMode 1 + 6)
2)
Ripetibilità (tempo di risposta) 150µs (MultiMode 1, 2, 3)
3)
350µs (MultiMode 4, 5)
3)
5ms (MultiMode 1 + 6
3)
Frequenza di commutazione 1.000Hz (MultiMode 1, 2, 3)
4)
500Hz (MultiMode 4, 5)
4)
30Hz (MultiMode 1 + 6)
4)
1)
A = U
V
-Allacciamenti protetti dall'inversione di polarità
B = entrate e uscite protette da polarità inversa
C = Soppressione impulsi di disturbo
2)
Durata segnale con carico ohmico
3)
Valido per Q \ su Pin2, se configurato tramite software
4)
Con rapporto chiaro / scuro 1:1
Dati meccanici
WTM4S
Tipo di protezione IP69K
Temperatura ambiente di funzionamento -20C…+55 °C

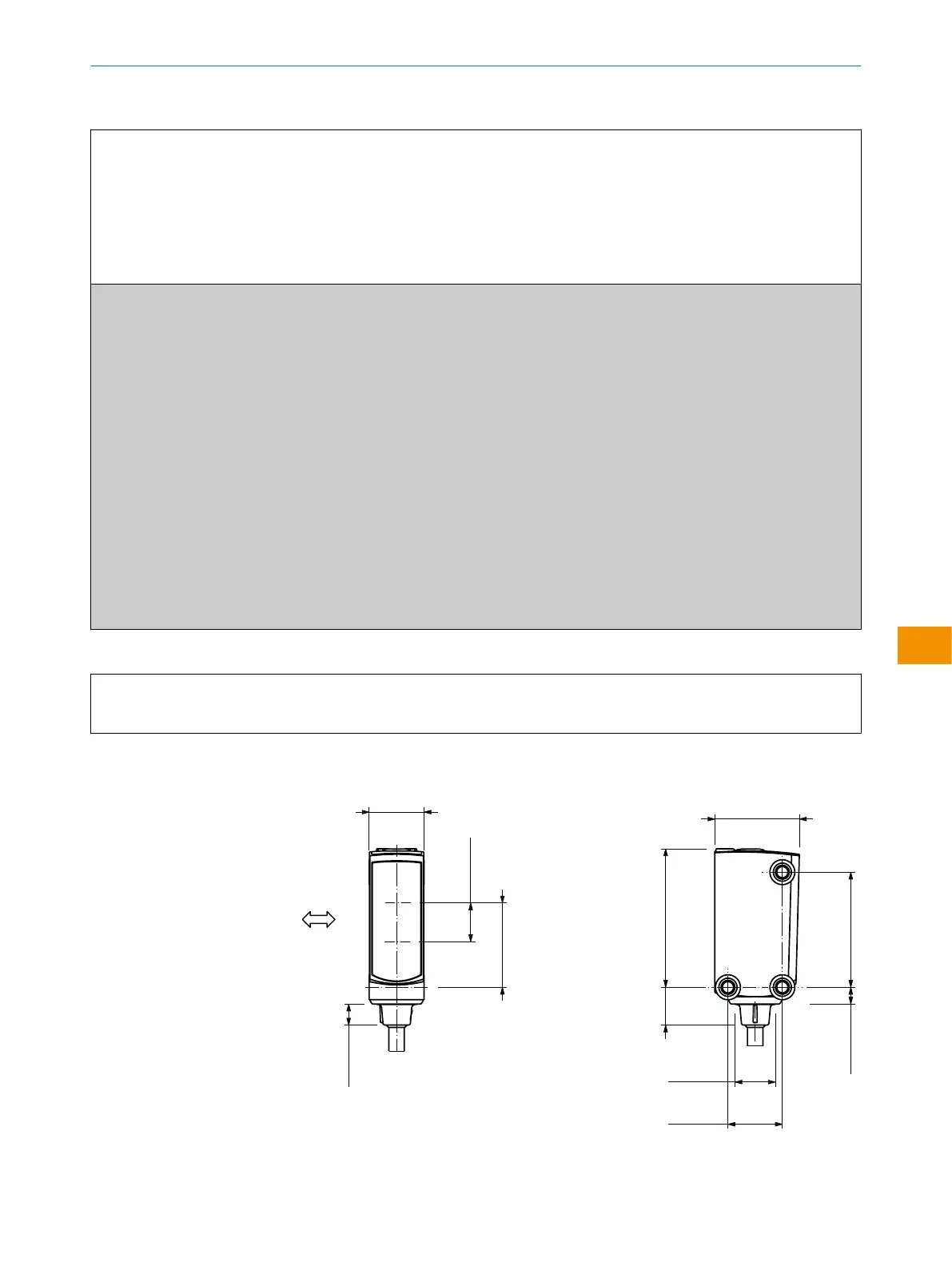

11.2 Disegni dimensionali
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Figura 13: WTx4SP, collegamento di linea
1
Direzione preferenziale dell’oggetto
ISTRUZIONI PER L’USO
8028212/2023/10/20 | SICK I S T R U Z I O N I P E R L ’ U S O | WTM4S
159
Contenuti soggetti a modifiche senza preavviso
