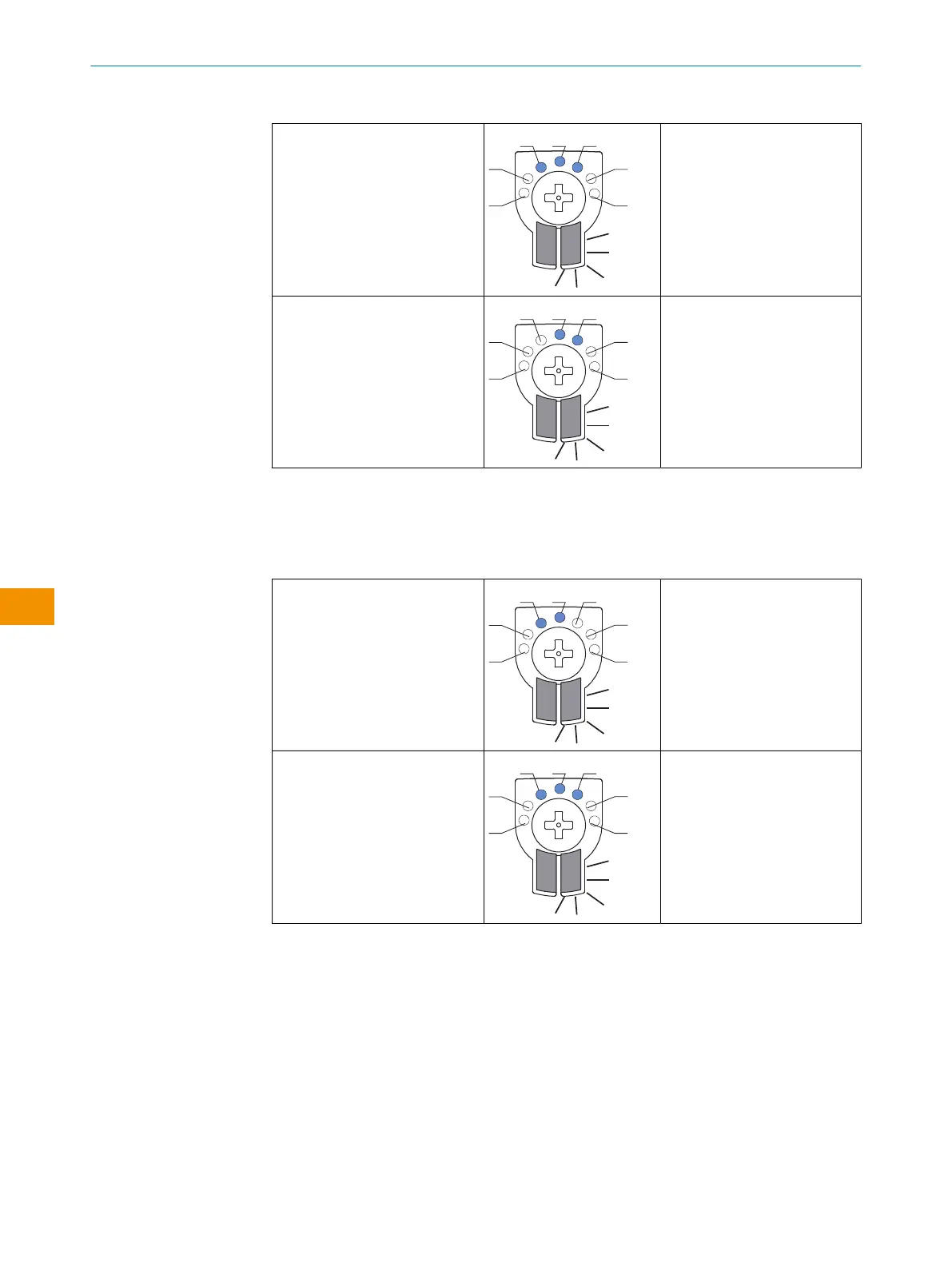

Tableau 9: Comportement d'affichage, cas 1
Objet détecté au point de com‐
mutation proche Q1
1 M
2
3 4 5
6
La sortie numérique 1 est indi‐
quée par la LED jaune et en
plus par la LED bleue 3.
Objet détecté au point de com‐
mutation éloigné Q2
1 M
2
3 4 5
6
La sortie numérique 2 est indi‐
quée par la LED jaune et en
plus par les LED bleues 3 + 5.
Cas 2:
Q1 = point de commutation éloigné (configuré en premier) - LED 3
Q2 = point de commutation proche (configuré en dernier) - LED 5
Tableau 10: Comportement d'affichage, cas 2
Objet détecté au point de com‐
mutation éloigné Q1
1 M
2
3 4 5
6
La sortie numérique 1 est indi‐
quée par la LED jaune et en
plus par les LED bleues 3 + 5.
Objet détecté au point de com‐
mutation proche Q2
1 M
2
3 4 5
6
La sortie numérique 2 est indi‐
quée par la LED jaune et en
plus par la LED bleue 5.
Pour régler la distance de commutation par IO-Link, consulter la notice d’instructions
«IO-Link Photoelectric sensors».
