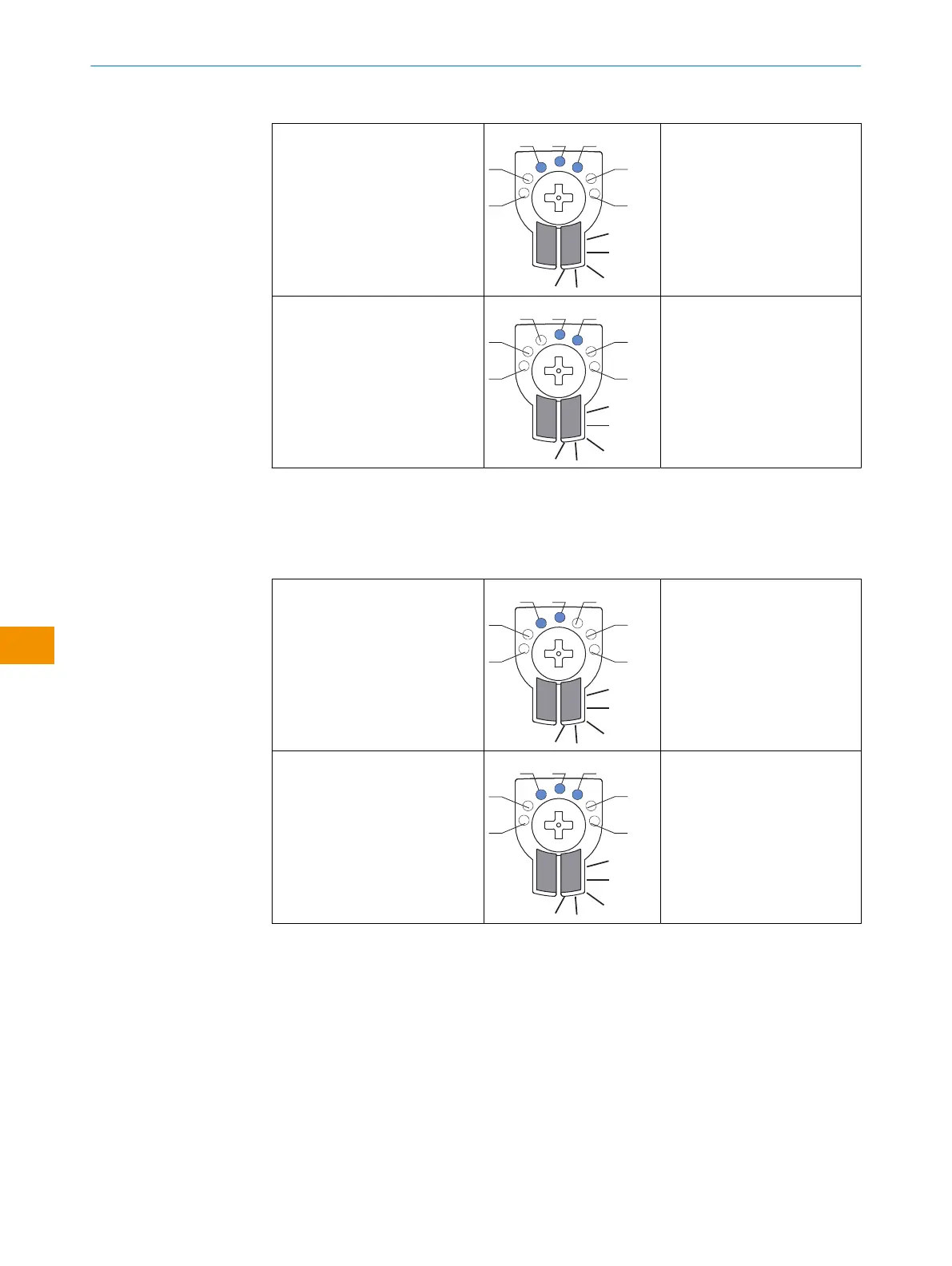

Tabella 9: Comportamento del display, caso 1
Oggetto rilevato nel punto di
commutazione vicino Q1
1 M
2
3 4 5
6
L'uscita digitale 1 è indicata
con il LED giallo e, in aggiunta,
con il LED blu 3.
Oggetto rilevato nel punto di
commutazione remoto Q2
1 M
2
3 4 5
6
L'uscita digitale 2 è indicata
con il LED giallo e, in aggiunta,
con i LED blu 3 + 5.
Caso 2:
Q1 = punto di commutazione lontano (appreso per primo) - LED 3
Q2 = al punto di commutazione vicino (appreso per ultimo) - LED 5
Tabella 10: Comportamento del display, caso 2
Oggetto rilevato nel punto di
commutazione remoto Q1
1 M
2
3 4 5
6
L'uscita digitale 1 è indicata
con il LED giallo e, in aggiunta,
con i LED blu 3 + 5.
Oggetto rilevato nel punto di
commutazione vicino Q2
1 M
2
3 4 5
6
L'uscita digitale 2 è indicata
con il LED giallo e, in aggiunta,
con il LED blu 5.
Per l'impostazione della distanza di lavoro tramite IO-Link, consultare le istruzioni per
l'uso allegate “IO-Link Photoelectric sensors”.
