6.4.3 MultiMode 1 および 1+6 でのセンサのティーチイン:
背景抑制によるセンサのティーチイン

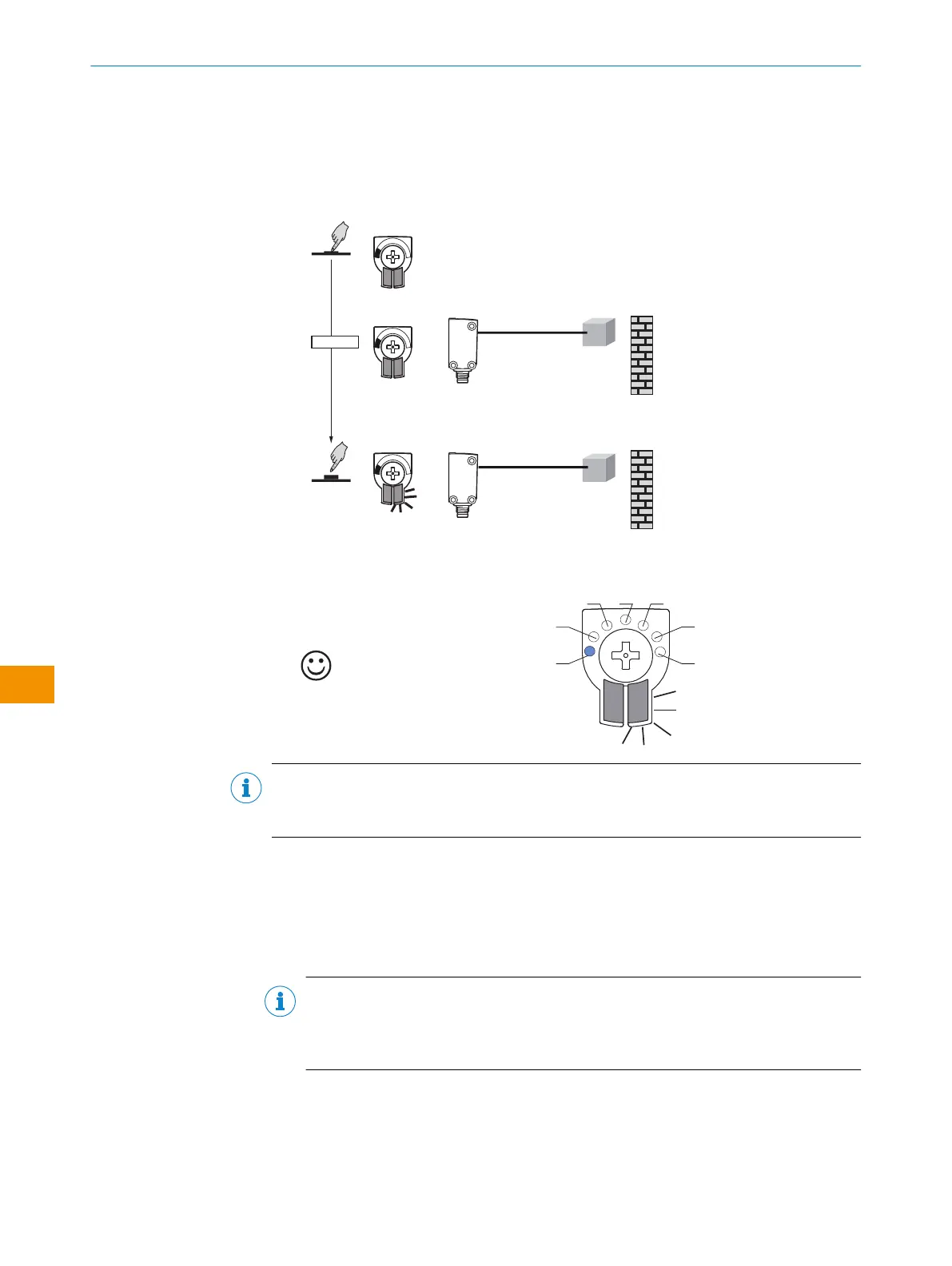

1. 対象物を目的の位置に置き、制御要素を黄色い LED が点滅するまで 1～3 秒押
します。
1...3 sec.
✓
センサは設定され動作準備が整いました。
表 8: 対象物がある状態でのティーチイン結果
対象物あり
1 M
2
3 4 5
6
メモ
様々な色調または暗色の対象物を検出する場合は、検出距離に 10%の割増分を加え
ることを推奨します。
IO-Link を介した検出距離の設定では、付録の IO-Link 光電センサの取扱説明書を参
照してください。
6.4.4 MultiMode 3～5 での設定:
背景抑制と 2 つのスイッチングポイントによるセンサのティーチイン
メモ
MultiMode 4 の場合: 最初にティーチインした検出距離が常に Q1 になり、LED 3
で表されます。2 番目にティーチインされる検出距離は常に Q2 であり、LED
5 で表されます。
1. 対象物を目的の位置 1 に置き、制御要素を黄色い LED が点滅するまで 1～3 秒
押します。
