デジタル出力
WTM4S
出力電流 I
max.
≤ 100 mA
回路保護 A, B, C
1)
応答時間 ≤500µs (MultiMode 1、2、3)
2)
≤1,000µs (MultiMode 4、5)
2)
≤15ms (MultiMode 1 + 6)
2)
繰り返し精度 (応答時間) 150µs (MultiMode 1、2、3)
3)
350µs (MultiMode 4、5)
3)
5ms (MultiMode 1 + 6)
3)
スイッチング周波数 1,000Hz (MultiMode 1、2、3)
4)
500Hz (MultiMode 4、5)
4)
30Hz (MultiMode 1 + 6)
4)
1)
A = U
B
電源電圧逆接保護
B = 出入力 逆接保護
C = 干渉パルス抑制
2)
負荷のある信号経過時間
3)
ピン 2 の Q\に有効、ソフトウェアで設定する場合
4)
ライト/ダークの比率 1:1
機械的データ
WTM4S
保護等級 IP69K
動作時の周囲温度 -20C…+55 °C

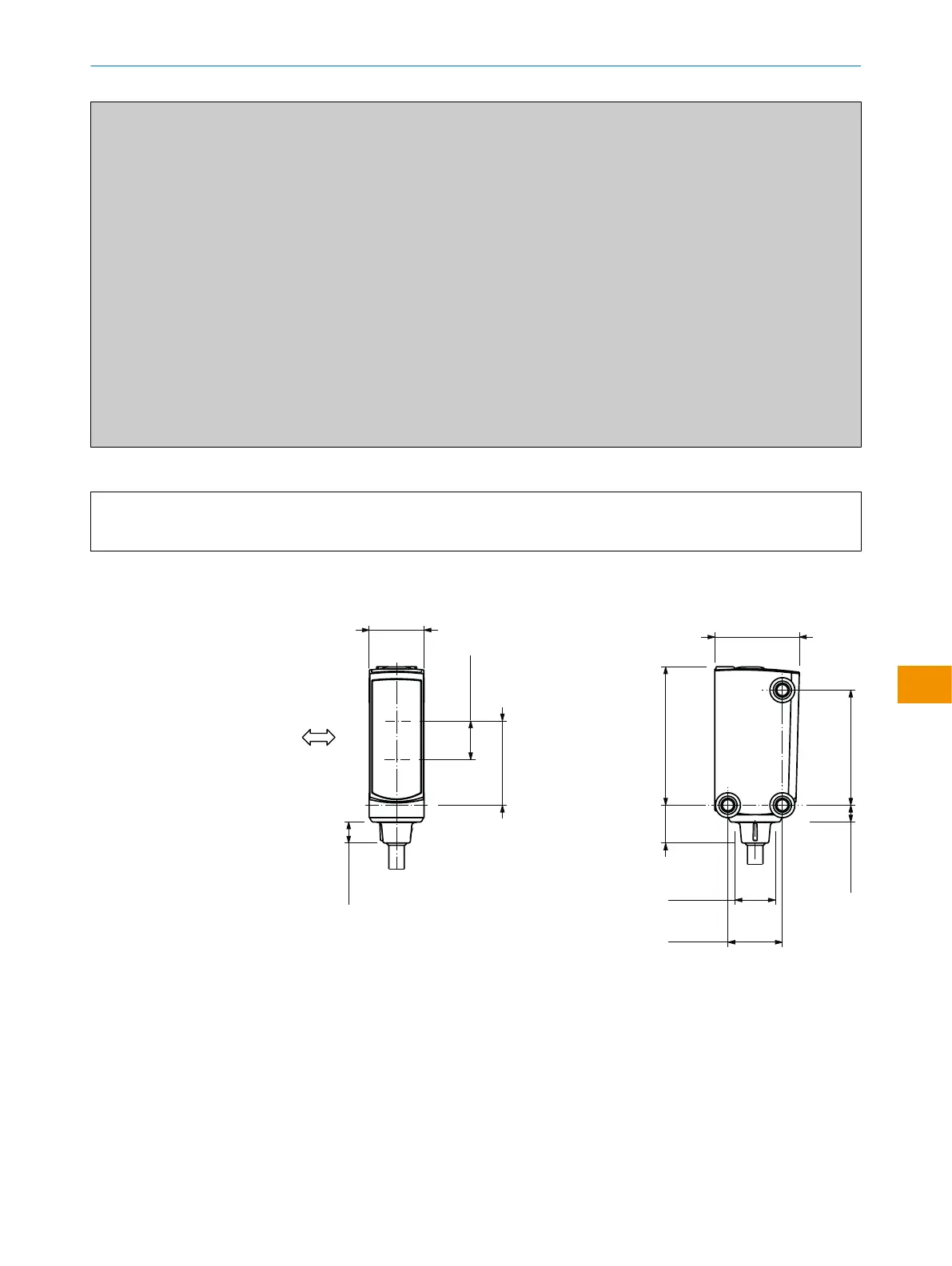

11.2 寸法図
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
図 13: WTx4SP、ケーブル接続
1
検出対象物の優先方向
2
受光器光軸の中心
3
投光器光軸の中心
4
接続
5
M3 固定ネジ穴
6
表示/設定要素
