Dane elektryczne
WTM4S
Napięcie zasilające U
B
DC 10 ... 30 V
1)
Tętnienie resztkowe ≤ 5 Vpp
Pobór prądu 25 mA
Klasa ochrony III
1)
Wartości graniczne
Przyłącza U
B
zabezpieczone przed zmianą polaryzacji
Tętnienie resztkowe maks. 5V
ss
wyjście cyfrowe
WTM4S
Prąd wyjściowy I
maks.
≤ 100 mA
Układy zabezpieczające A, B, C
1)
Czas odpowiedzi ≤500µs(MultiMode 1, 2, 3)
2)
≤1000µs(MultiMode 4, 5)
2)
≤15ms(MultiMode 1 + 6)
2)
dokładność powtarzalności (czas odpowiedzi) 150µs(MultiMode 1, 2, 3)
3)
350µs(MultiMode 4, 5)
3)
5ms(MultiMode 1 + 6
3)
Częstotliwość przełączania 1000Hz(MultiMode 1, 2, 3)
4)
500Hz(MultiMode 4, 5)
4)
30Hz(MultiMode 1 + 6)
4)
1)
A = przyłącza U
B
zabezpieczone przed zamianą biegunów
B =wejścia i wyjścia zabezpieczone przed zamianą biegunów
C = tłumienie impulsów zakłócających
2)
Czas biegu sygnału przy obciążeniu rezystancyjnym
3)
Obowiązuje dla Q\ na styku2, jeśli skonfigurowano woprogramowaniu
4)
Ze współczynnikiem jasno/ciemno 1:1
Dane mechaniczne
WTM4S
Stopień ochrony IP69K
Temperatura otoczenia podczas pracy -20C…+55 °C

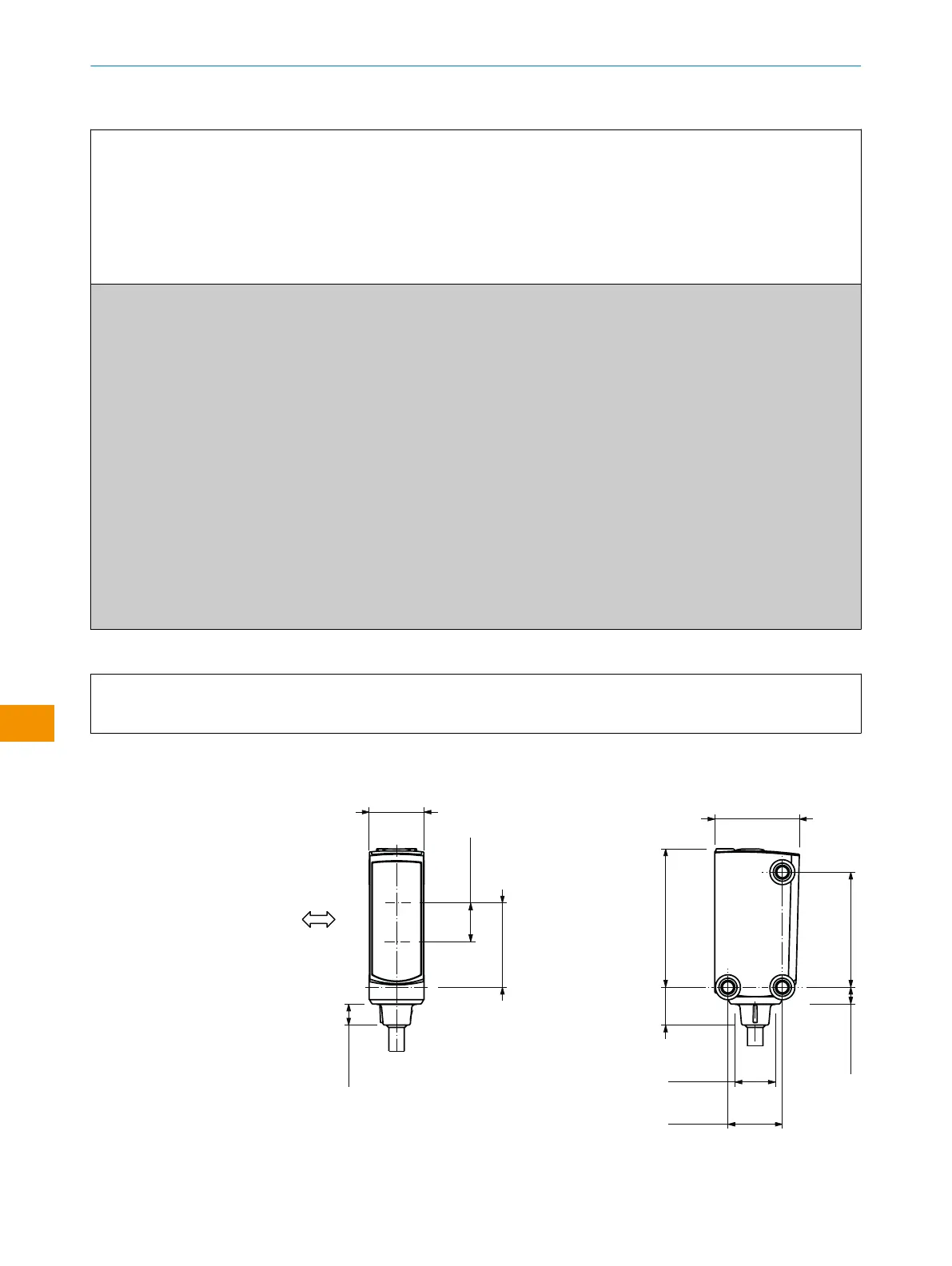

11.2 尺寸图
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Rysunek 13: WTx4SP ，导线接口
1
Preferowany kierunek materiału pomiarowego
