Wyświetlacz ielementy sterujące
12.1 (0.48)
M8x1
7.6 (0.3)
8.9 (0.35)
18.6 (0.73)
11.3 (0.44)
3.7
(0.15)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
6
5
4
3
1
2
5 5

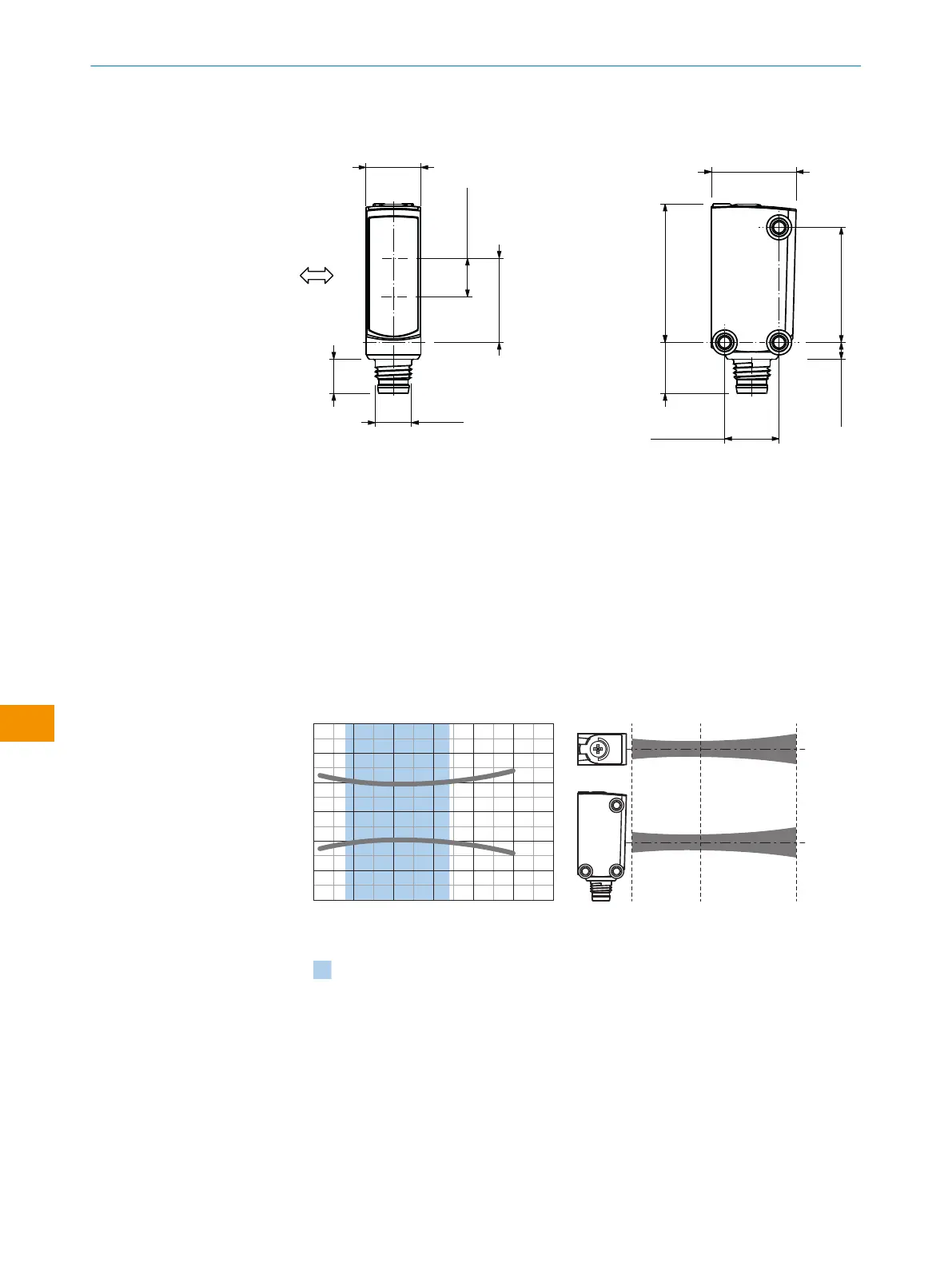

Rysunek 16: WTx4ST ， M8 插头
1
Preferowany kierunek materiału pomiarowego
2
Środek osi optycznej, odbiornik
3
Środek osi optycznej, nadajnik
4
Przyłącze
5
Gwint mocujący M3
6
Wyświetlacz ielementy sterujące
11.3 Wykresy plamek świetlnych
MultiMode 1, 2, 3, 4, 5, M
0
Distance in mm (inch)
Dimensions in mm (inch)
4
(0.16)
6
(0.24)
–6
(–0.24)
–4
(–0.16)
0
2
(0.08)
–2
(–0.08)
Recommended sensing range for
the best performance
150
(5.91)
100
(3.94)
50
(1.97)
200
(7.87)
250
(9.84)
300
(11.81)
10
(0.39)
250
(9.84)
110
(4.33)
Rysunek 17: WTB4SP-xxxxx1xx
