6.4.3 Einlernen des Sensors im MultiMode 1 und 1+6:
Einlernen des Sensors mit Hintergrundausblendung

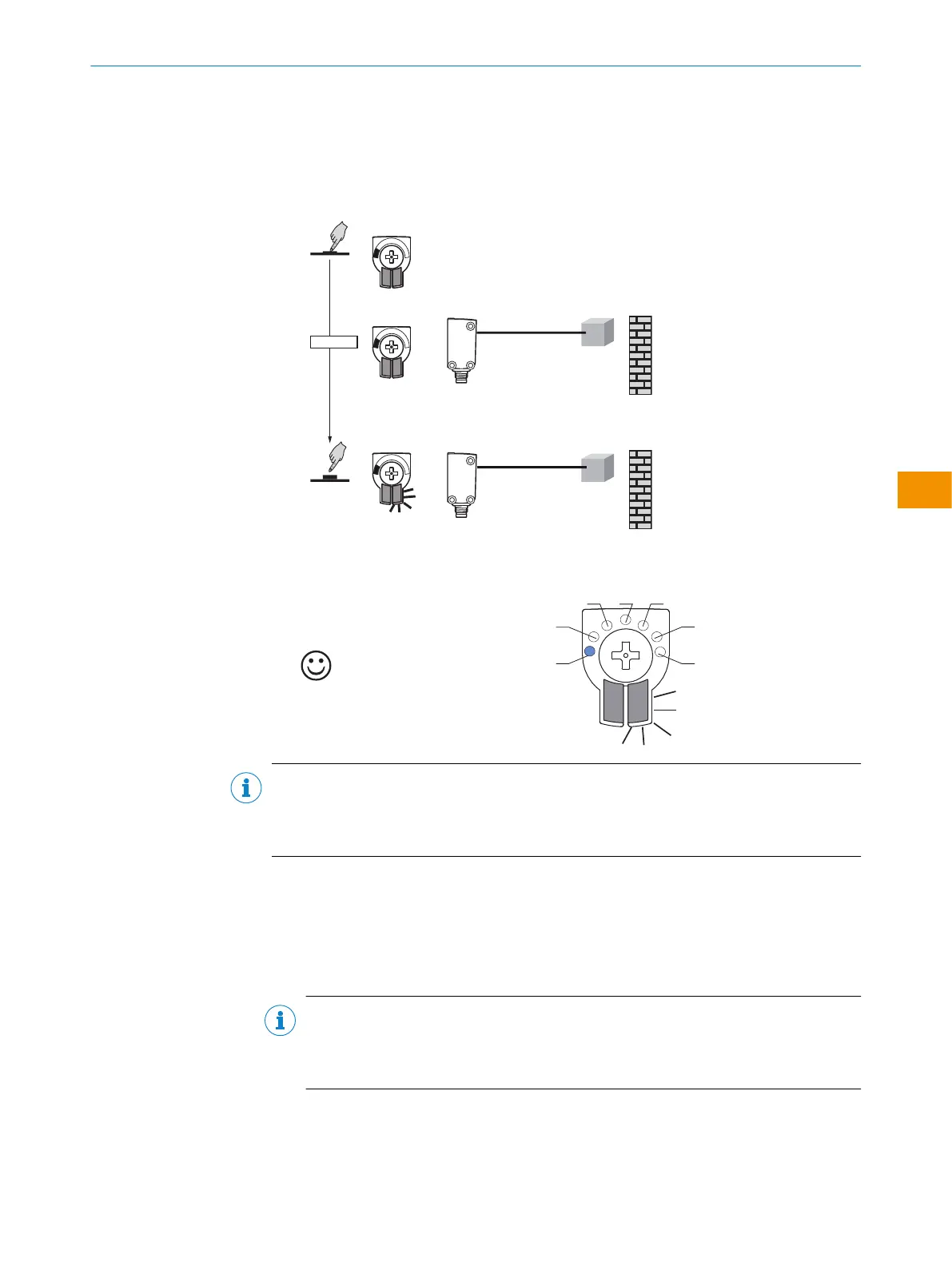

1. Objekt in der gewünschten Position positionieren und das Bedienelement
1-3Sekunden drücken, bis die gelbe LED blinkt.
1...3 sec.
✓
Sensor ist eingestellt und betriebsbereit.
Tabelle 8: Teach-Ergebnis mit Objekt
Objekt da
1 M
2
3 4 5
6
HINWEIS
Sollen farblich unterschiedliche oder dunkle Objekte erkannt werden, empfiehlt es sich,
den Schaltabstand mit einem Sicherheitsaufschlag von 10 % des Schaltabstands zu
versehen.
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
6.4.4 Einstellung im MultiMode 3-5:
Einlernen des Sensors mit Hintergrundausblendung und 2 Schaltpunkten
HINWEIS
In MultiMode 4: zuerst geteachter Schaltabstand ist immer Q1 und wird durch LED
3 symbolisiert. Zweiter geteachter Schaltabstand ist immer Q2 und wird durch LED
5 symbolisiert.
1. Objekt in der gewünschten Position 1 positionieren und das Bedienelement
1-3Sekunden drücken, bis die gelbe LED blinkt.
