6.4.3 Programação do sensor no MultiMode 1 e 1+6:

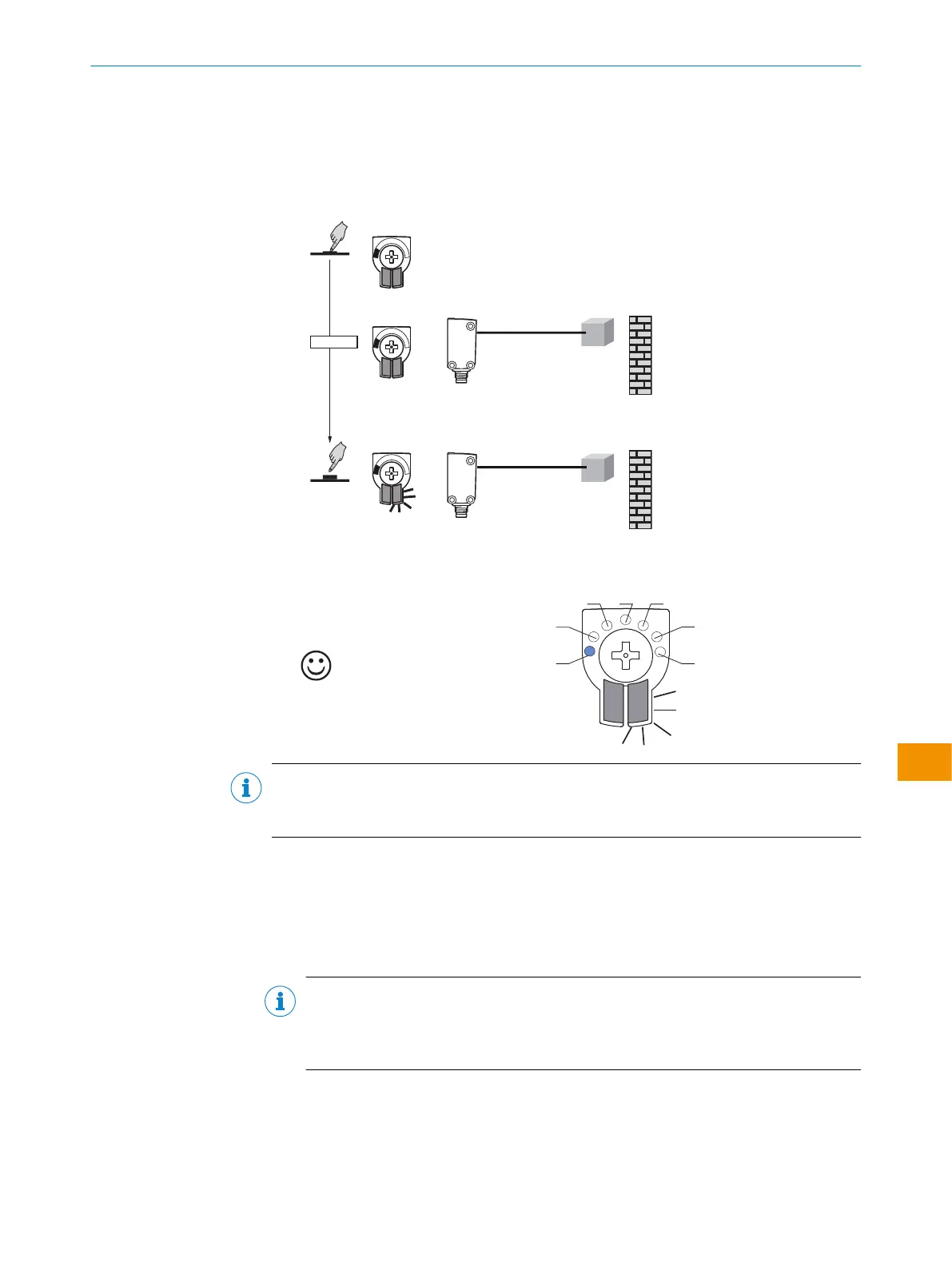

Teach-in do sensor com supressão do fundo
1. Posicione o objeto na posição desejada e pressionar o elemento de comando por
1-3segundos, até o LED amarelo piscar.
1...3 sec.
✓
O sensor está ajustado e operacional.
Tabela 8: Resultado de teach com objeto
Objeto presente
1 M
2
3 4 5
6
NOTA
Se for necessário detectar objetos de cores diferentes ou objetos escuros, recomenda-
-se adicionar uma margem de segurança de 10% da distância de comutação.
Para o ajuste da distância de comutação através de IO-Link, consulte o manual de
instruções anexo “IO-Link Photoelectric sensors”.
6.4.4 Configuração em MultiMode 3-5:
Teach-in do sensor com supressão do fundo e 2 pontos de comutação
NOTA
No MultiMode 4: a primeira distância de comutação programada é sempre Q1 e é
simbolizada pelo LED 3. A segunda distância de comutação programada é sempre
Q2 e é simbolizada pelo LED 5.
1. Posicione o objeto na posição 1 desejada e pressionar o elemento de comando
por 1-3segundos, até o LED amarelo piscar.
