saída digital
WTM4S
Corrente de saída I
max.
≤ 100 mA
Circuitos de proteção A, B, C
1)
Tempo de resposta ≤500µs (MultiMode 1, 2, 3)
2)
≤1.000µs (MultiMode 4, 5)
2)
≤15ms (MultiMode 1 + 6)
2)
Precisão de repetição (tempo de resposta) 150µs (MultiMode 1, 2, 3)
3)
350µs (MultiMode 4, 5)
3)
5ms (MultiMode 1 + 6
3)
Frequência de comutação 1.000Hz (MultiMode 1, 2, 3)
4)
500Hz (MultiMode 4, 5)
4)
30Hz (MultiMode 1 + 6)
4)
1)
A = conexões protegidas contra inversão de pólos U
B
B = Entradas e saídas protegidas contra polaridade inversa
C = Supressão de impulsos parasitas
2)
Tempo de funcionamento do sinal com carga ôhmica
3)
Válido para Q\ no pin 2, quando configurado por software
4)
Com proporção sombra/luz 1:1
Dados mecânicos
WTM4S
Tipo de proteção IP69K
Temperatura ambiente, operação -20C…+55 °C

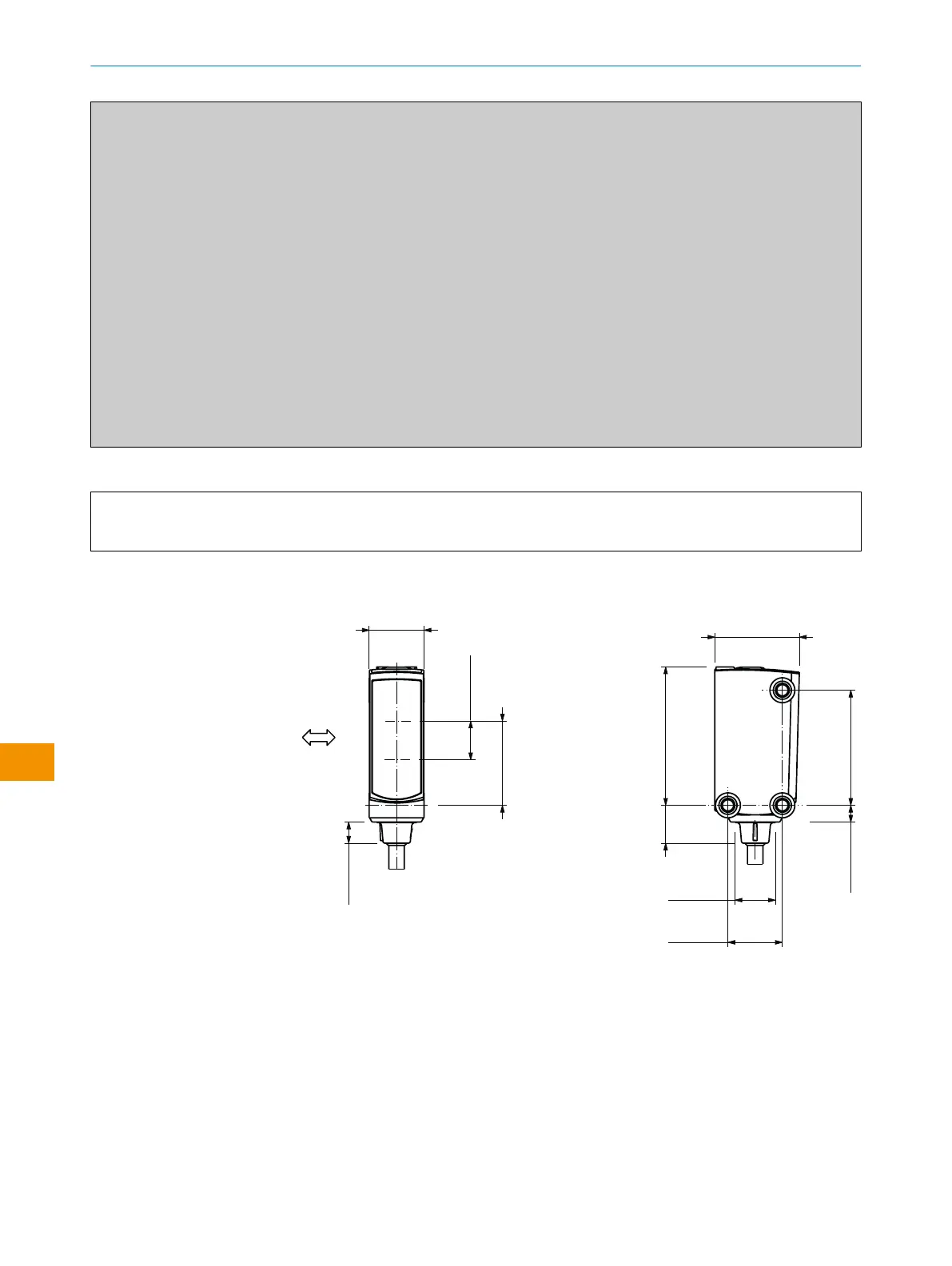

11.2 Desenhos dimensionais
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Figura 13: WTx4SP, conexão de linha
1
Direção preferencial do material a ser detectado
2
Centro do eixo do sistema óptico receptor
3
Centro do eixo do sistema óptico, emissor
4
Conexão
5
Rosca de fixação M3
6
Elementos de indicação e ajuste
