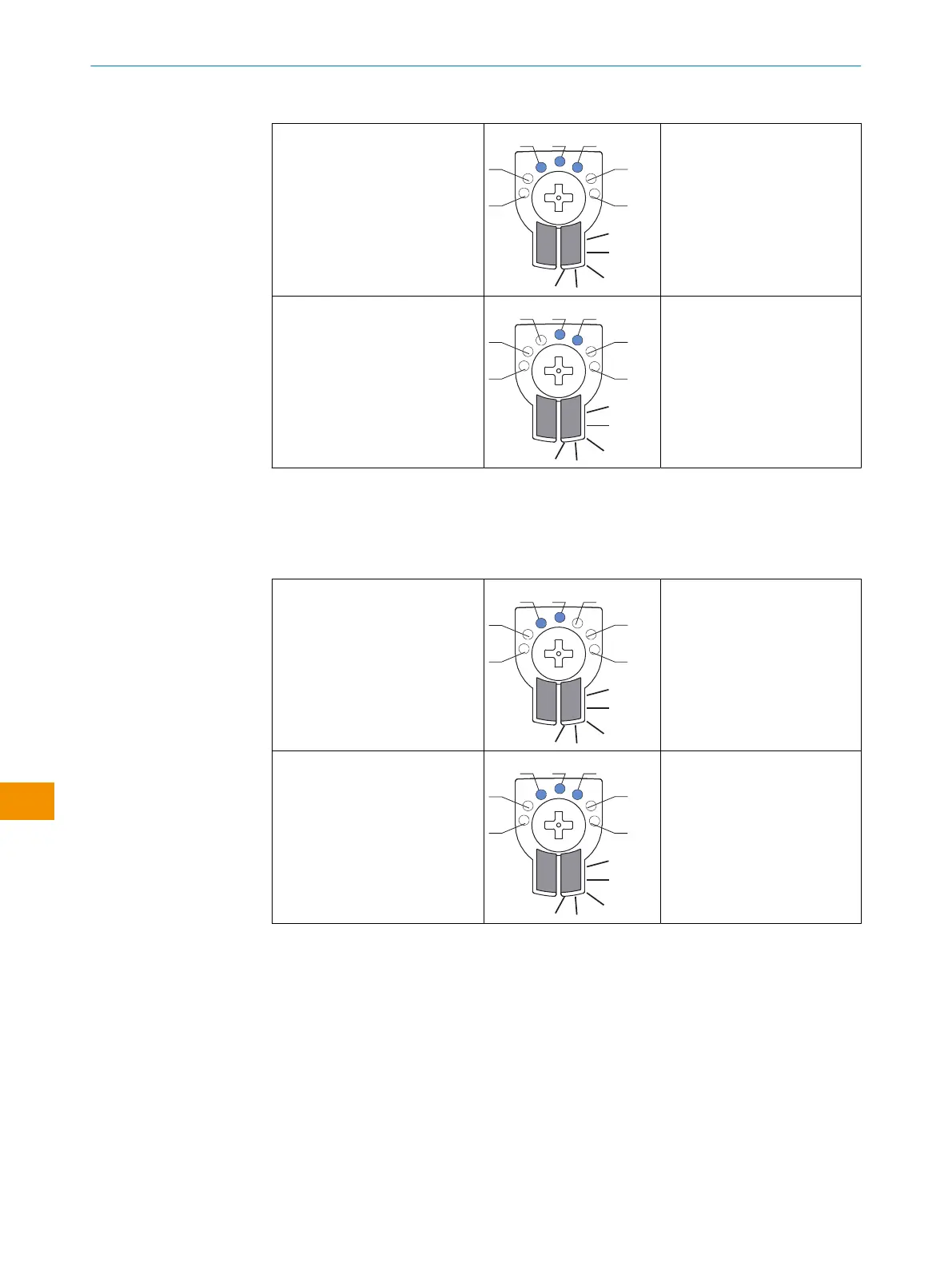

Таблица 9: Отображение на дисплее, случай 1
Обнаружен объект в ближней
точке переключения Q1
1 M
2
3 4 5
6
Цифровой выход 1 отобра‐
жается желтым светодиодом
и дополнительно синим свето‐
диодом 3.
Обнаружен объект в дальней
точке переключения Q2
1 M
2
3 4 5
6
Цифровой выход 2 отобра‐
жается желтым светодиодом и
дополнительно синими свето‐
диодами 3 + 5.
Случай 2:
Q1 = дальняя точка переключения (программируется первой) - светодиод 3
Q2 = ближняя точка переключения (программируется последней) - светодиод 5
Таблица 10: Отображение на дисплее, случай 2
Обнаружен объект в дальней
точке переключения Q1
1 M
2
3 4 5
6
Цифровой выход 1 отобра‐
жается желтым светодиодом и
дополнительно синими свето‐
диодами 3 + 5.
Обнаружен объект в ближней
точке переключения Q2
1 M
2
3 4 5
6
Цифровой выход 2 отобра‐
жается желтым светодиодом
и дополнительно синим свето‐
диодом 5.
Настройка расстояния срабатывания через IO-Link описана в прилагаемом руковод‐
стве по эксплуатации «O-Link Photoelectric sensors».
