Электрические характеристики
WTM4S
Напряжение питания U
B
DC 10 ... 30 V
1)
Остаточная пульсация ≤ 5 Vpp
Потребляемый ток 25 mA
Класс защиты III
1)
Предельные значения
Соединения U
B
с защитой от перемены полярности
Остаточная пульсация макс. 5В
ss
Цифровой выход
WTM4S
Выходной ток I
макс.
≤ 100 mA
Схемы защиты A, B, C
1)
Время отклика ≤500мкс (MultiMode 1, 2, 3)
2)
≤1000мкс (MultiMode 4, 5)
2)
≤15мс (MultiMode 1 + 6)
2)
Повторяемость (время отклика) 150мкс (MultiMode 1, 2, 3)
3)
350мкс (MultiMode 4, 5)
3)
5мс (MultiMode 1 + 6
3)
Частота переключения 1000Гц (MultiMode 1, 2, 3)
4)
500Гц (MultiMode 4, 5)
4)
30Гц (MultiMode 1 + 6)
4)
1)
A = U
B
-подключения с защитой от перепутывания полюсов
B = входы и выходы с защитой от перепутывания полюсов
C = подавление импульсных помех
2)
Продолжительность сигнала при омической нагрузке
3)
Действительно для Q\на конт. 2, если настроено через программное обеспечение
4)
Соотношение светлых и темных участков изображения 1:1
Механические характеристики
WTM4S
Класс защиты IP69K
Окружающая температура во время работы -20C…+55 °C

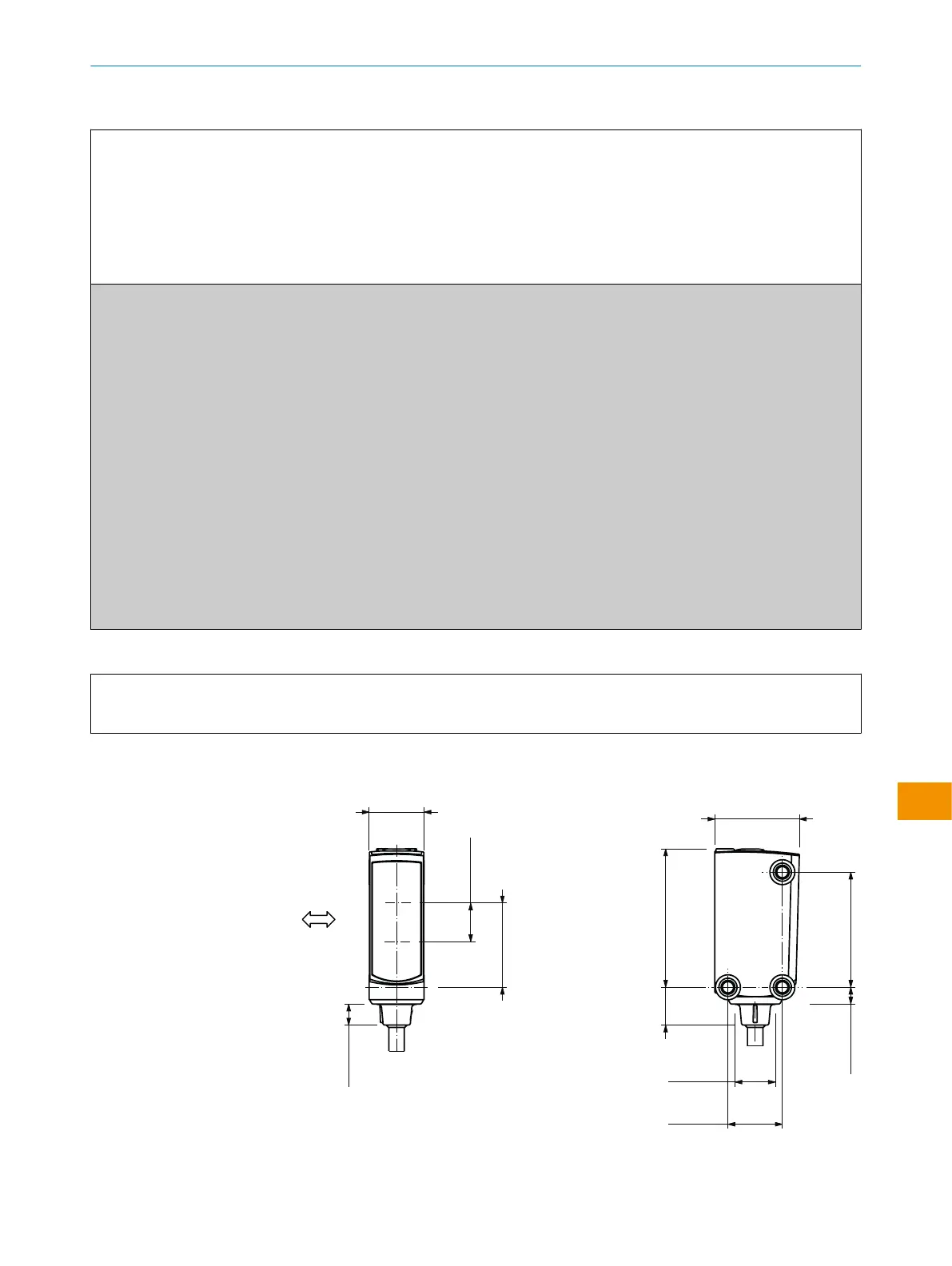

11.2 Масштабные чертежи
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Рисунок 13: WTx4SP, проводное подключение
1
Предпочтительное направление распознаваемого объекта
