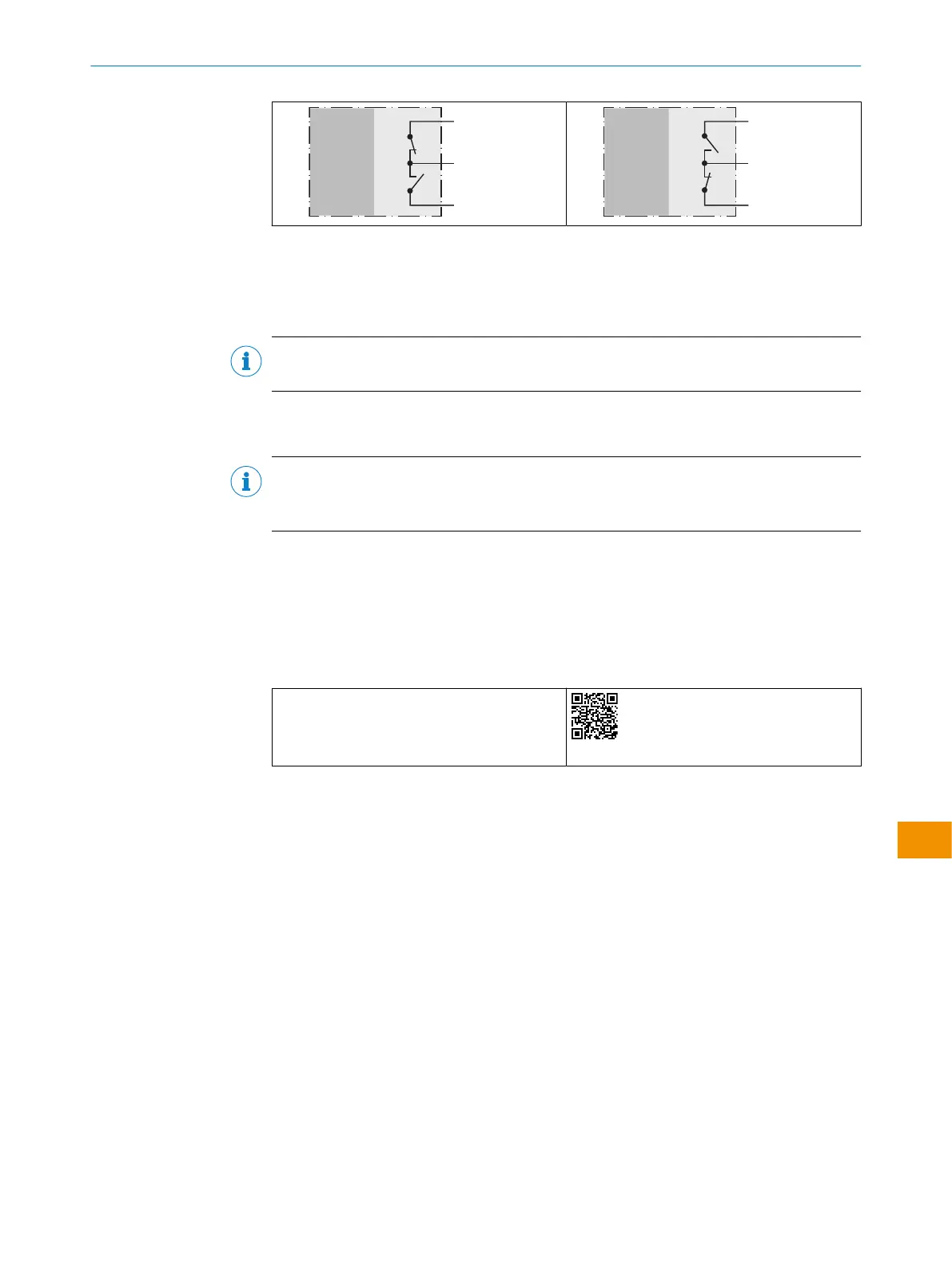

Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 在 IO-Link 模式下集成传感器
要在 IO-Link 模式下运行产品，必须将其连接到合适的 IO-Link 主站。通过它可进一步
集成到控制系统中。
提示
IO-Link 主站 和 IO-Link Device 之间的电缆长度：最长 20m。
有关集成的详细信息，请参阅 IO-Link 的详细说明： 技术信息：光电传感器，SICK
Smart Sensors/IO-Link。
提示
产品成功连接到 IO-Link 主站 后，绿色 LED（电源）闪烁，表示 主站和 Device 之间的
IO-Link 通信正常。
6
调试
6.1 视频
下面的教程展示了如何调试传感器：
表格 7: 视频概览
选择 MultiMode 运行模式和传感器的示教功能
https://video.sick.com/media/t/0_dr9zfbj8
6.2 对准
利用背景抑制功能对准
将传感器对准物体。选择定位，确保红色发射光束射中物体的中间。此时，应确保
传感器的光学开口（透明保护盖）处应无任何遮挡 [参见 插图 5]。
操作指南
