11.2 Maßzeichnungen
12.1
3
1
2
8.6
18.6
4.7
4
18.6
6
12
25.4
3.7
30.5
5
8.4
8.9
5
5

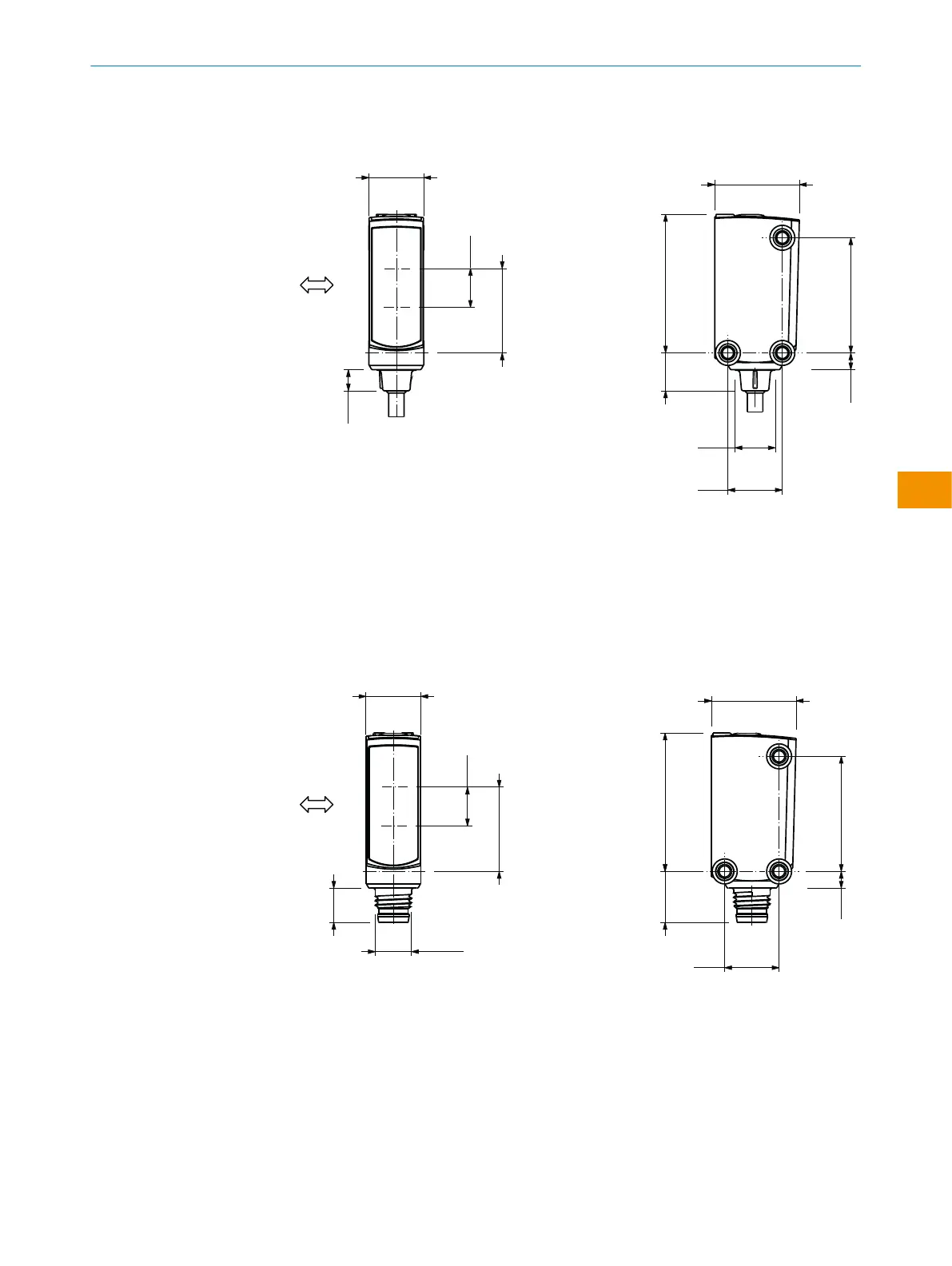

Abbildung 13: WTx4SP, Leitungsanschluss
1
Vorzugsrichtung des Tastguts
2
Mitte Optikachse, Empfänger
3
Mitte Optikachse, Sender
4
Anschluss
5
Befestigungsgewinde M3
6
Anzeige- und Einstellelemente
12.1
M8x1
7.6
8.6
18.6
11.3
3.7
18.6
25.4
12
30.5
6
5
4
3
1
2
5 5
Abbildung 14: WTx4SP, M8-Stecker
1
Vorzugsrichtung des Tastguts
2
Mitte Optikachse, Empfänger
3
Mitte Optikachse, Sender
4
Anschluss
5
Befestigungsgewinde M3
6
Anzeige- und Einstellelemente
