3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.9 (0.35)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)

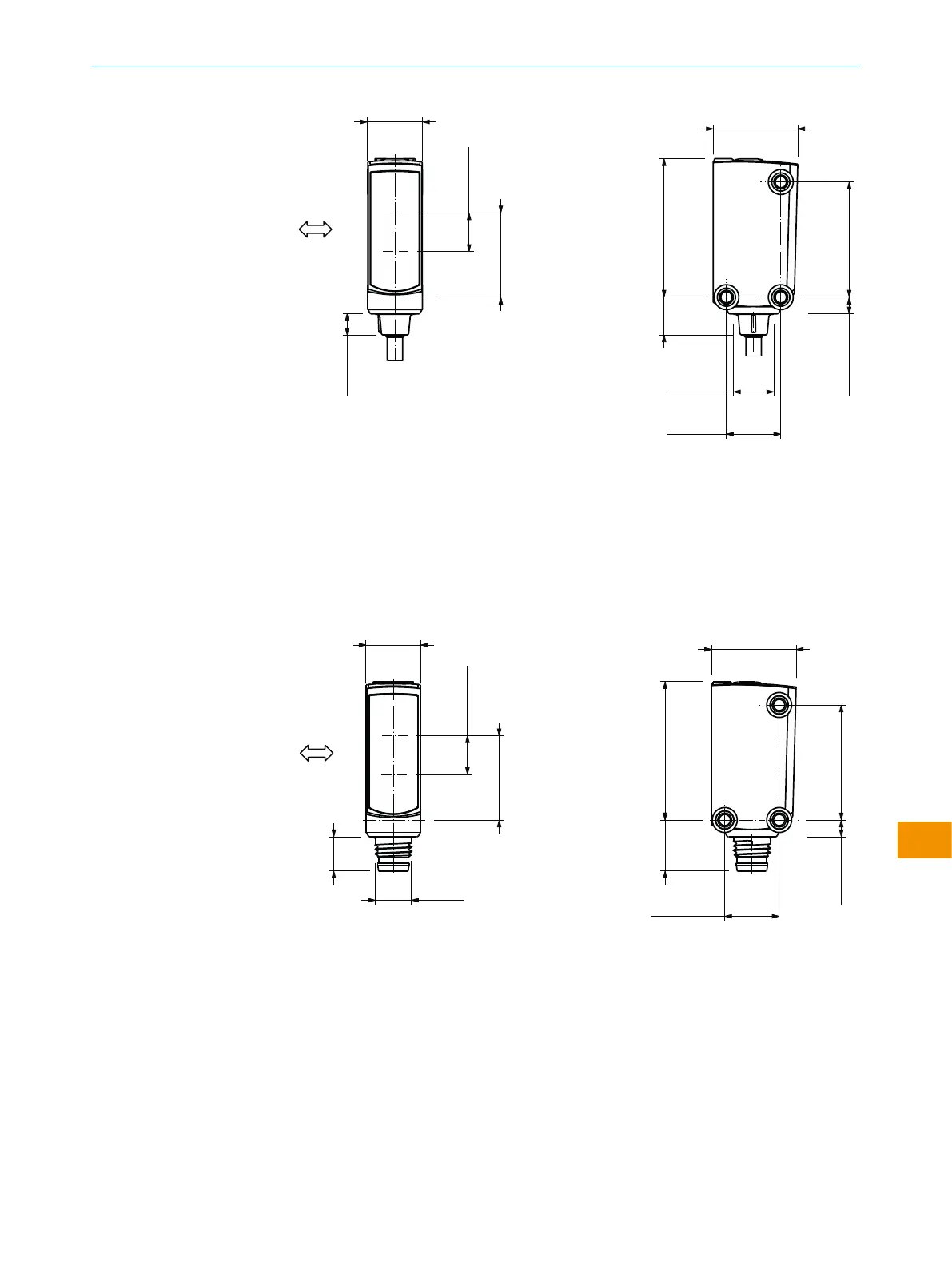

插图 15: WTx4ST，连接电缆
1
待测物体的优选方向
2
接收器光轴中心
3
发射器光轴中心
4
接口
5
紧固螺纹 M3
6
显示与设置元件
12.1 (0.48)
M8x1
7.6 (0.3)
8.9 (0.35)
18.6 (0.73)
11.3 (0.44)
3.7
(0.15)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
6
5
4
3
1
2
5 5
插图 16: WTx4ST，M8 插头
1
待测物体的优选方向
2
接收器光轴中心
3
发射器光轴中心
4
接口
5
紧固螺纹 M3
6
显示与设置元件
操作指南
