MultiMode 2
0
Abstand in mm
Abmessungen in mm
5
10
–10
–5
0
Empfohlener Schaltabstandsbereich für
beste Performance
15010050 200 250 300
10 250110

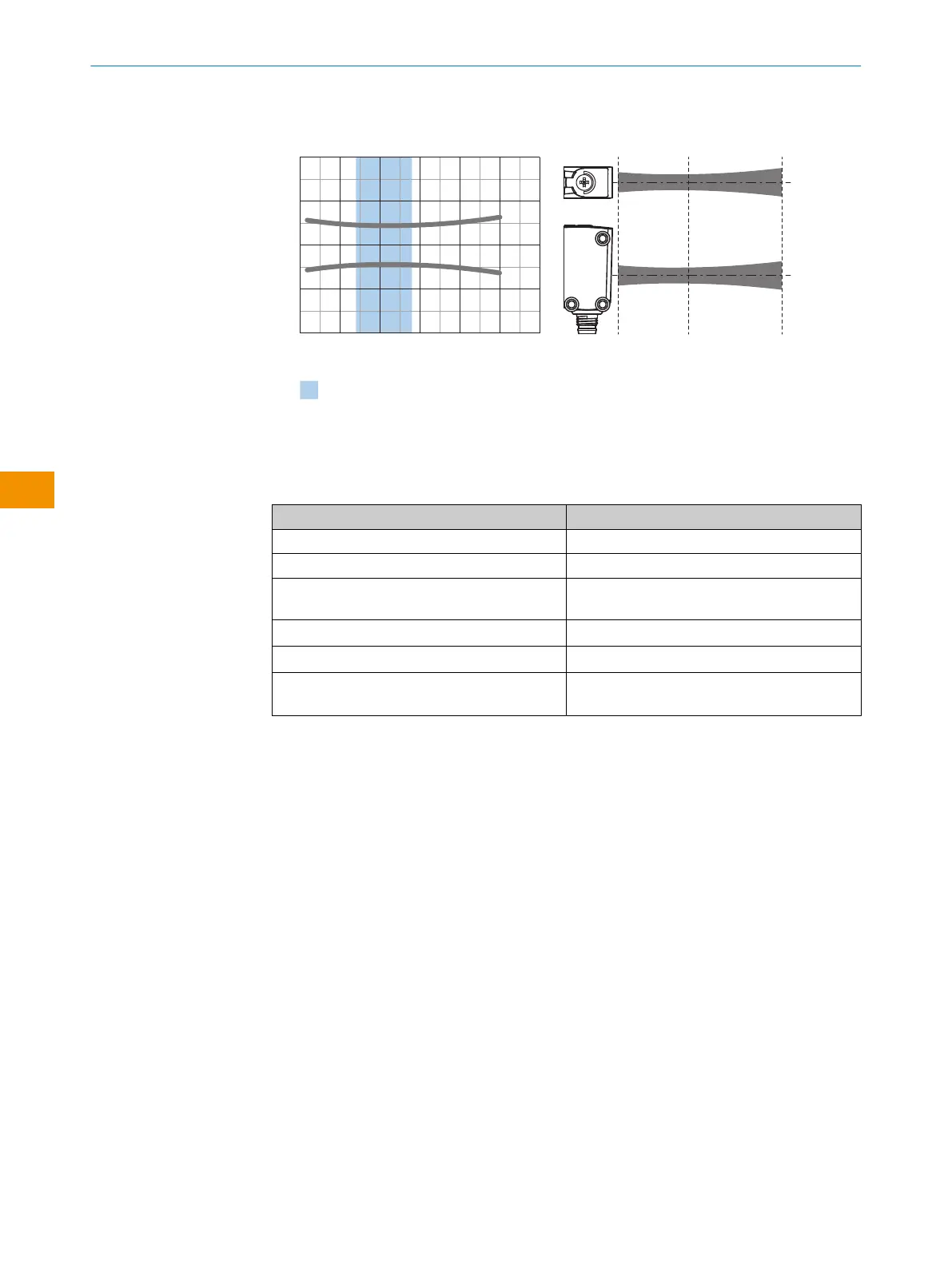

Abbildung 19: WTF4SD
11.4 Prozessdatenstruktur
WTM4S A00
IO-Link V1.1
Prozessdaten 2Byte
Byte 0: Bits 15... 8
Byte 1: Bits 7... 0
Bit 0 / Datentyp Q
L1
/ Boolean
Bit 1 / Datentyp Q
L2
/ Boolean
Bit 2 ... 15 / Beschreibung / Datentyp Mode 1-6: Current Receiver Level [digits]
Mode 7: Abstandswert [0,1 mm]
12 Anhang
12.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
