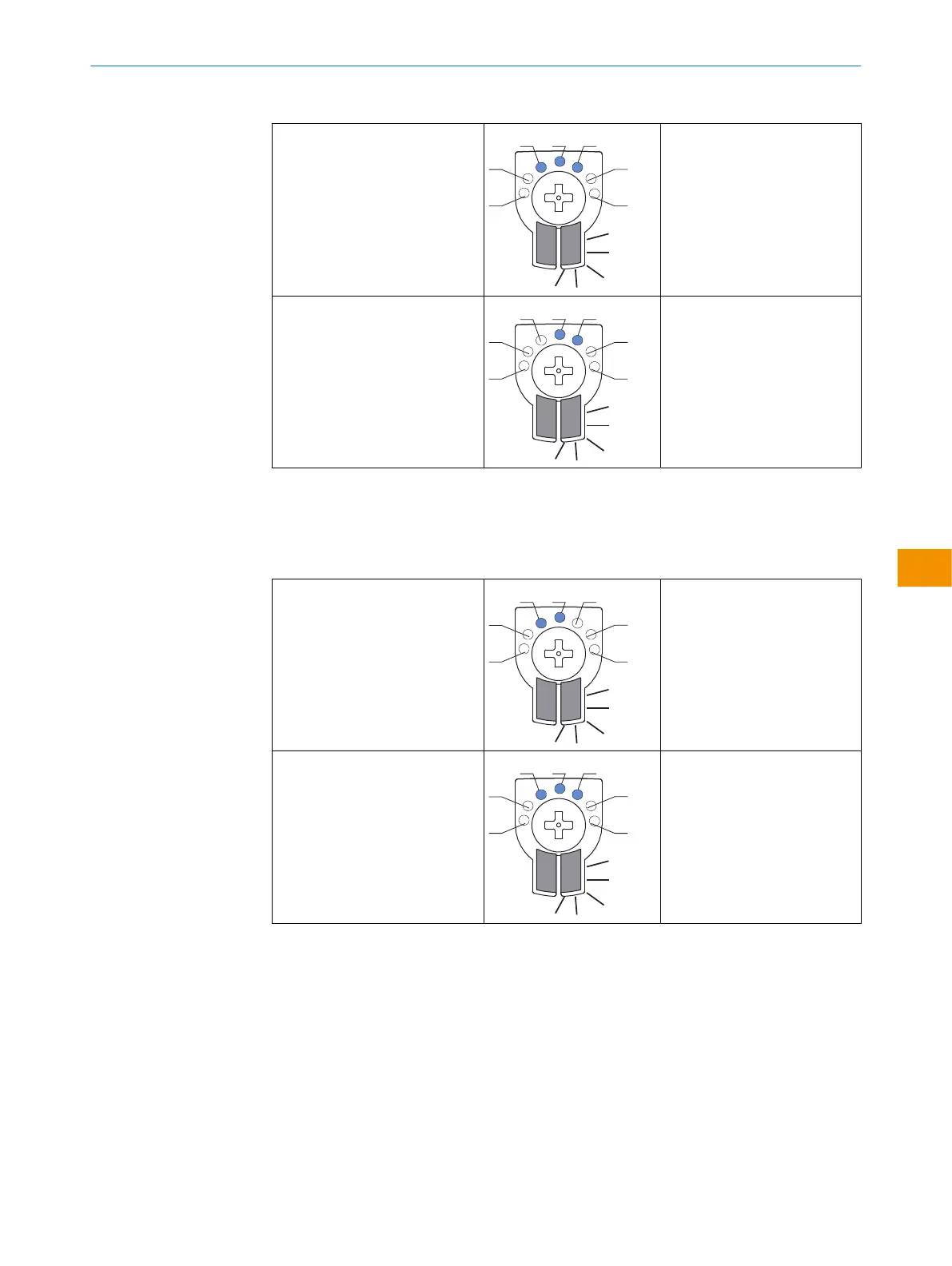

Tabla 9: Comportamiento de la indicación, caso 1
Objeto detectado en el punto de
conmutación cercano Q1
1 M
2
3 4 5
6
La salida digital 1 se indica
con el LED amarillo y, adicio‐
nalmente, con el LED azul 3.
Objeto detectado en el punto de
conmutación lejano Q2
1 M
2
3 4 5
6
La salida digital 2 se indica
con el LED amarillo y, adicio‐
nalmente, con los LED azules
3 + 5.
Caso 2:
Q1 = punto de conmutación lejano (primero memorizado) - LED 3
Q2 = punto de conmutación cercano (último memorizado) - LED 5
Tabla 10: Comportamiento de la indicación, caso 2
Objeto detectado en el punto de
conmutación lejano Q1
1 M
2
3 4 5
6
La salida digital 1 se indica
con el LED amarillo y, adicio‐
nalmente, con los LED azules
3 + 5.
Objeto detectado en el punto de
conmutación cercano Q2
1 M
2
3 4 5
6
La salida digital 2 se indica
con el LED amarillo y adicional‐
mente con el LED azul 5.
El ajuste de la distancia de conmutación a través de IO-Link se puede consultar en las
instrucciones de uso para sensores fotoeléctricos IO-Link adjuntas.
