Datos eléctricos
WTM4S
Tensión de alimentación U
B
DC 10 ... 30 V
1)
Ondulación residual ≤ 5 Vpp
Consumo de corriente 25 mA
Clase de protección III
1)
Valores límite
Conexiones U
B
protegidas contra la inversión de polaridad
Ondulación residual máx. 5V
ss
salida digital
WTM4S
Intensidad de salida I
max.
≤ 100 mA
Circuitos de protección A, B, C
1)
Tiempo de respuesta ≤500µs(MultiMode 1, 2, 3)
2)
≤1.000µs(MultiMode 4, 5)
2)
≤15ms(MultiMode 1 + 6)
2)
Repetibilidad (tiempo de respuesta) 150µs(MultiMode 1, 2, 3)
3)
350µs(MultiMode 4, 5)
3)
5ms(MultiMode 1 + 6
3)
Frecuencia de conmutación 1.000Hz(MultiMode 1, 2, 3)
4)
500Hz(MultiMode 4, 5)
4)
30Hz(MultiMode 1 + 6)
4)
1)
A = U
B
protegidas contra polarización inversa
B = Entradas y salidas protegidas contra polarización incorrecta
C = Supresión de impulsos parásitos
2)
Duración de la señal con carga óhmica
3)
Válido para Q\ en Pin2 si está configurado por software
4)
Con una relación claro/oscuro de 1:1
Datos mecánicos
WTM4S
Tipo de protección IP69K
Temperatura ambiente durante el funcionamiento -20C…+55 °C

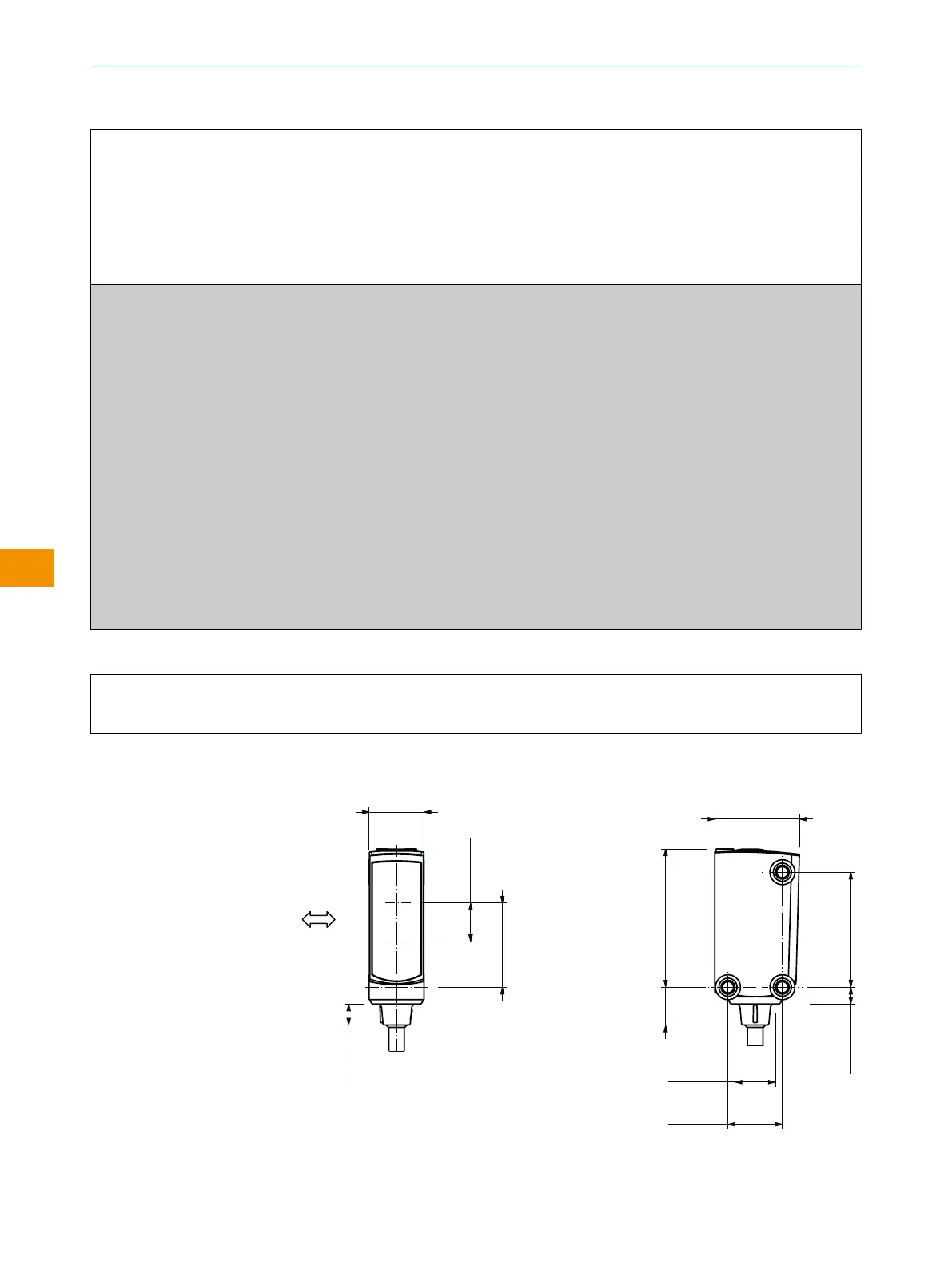

11.2 Dibujos acotados
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Figura 13: WTx4SP, conexión de línea
1
Orientación preferente del objeto
