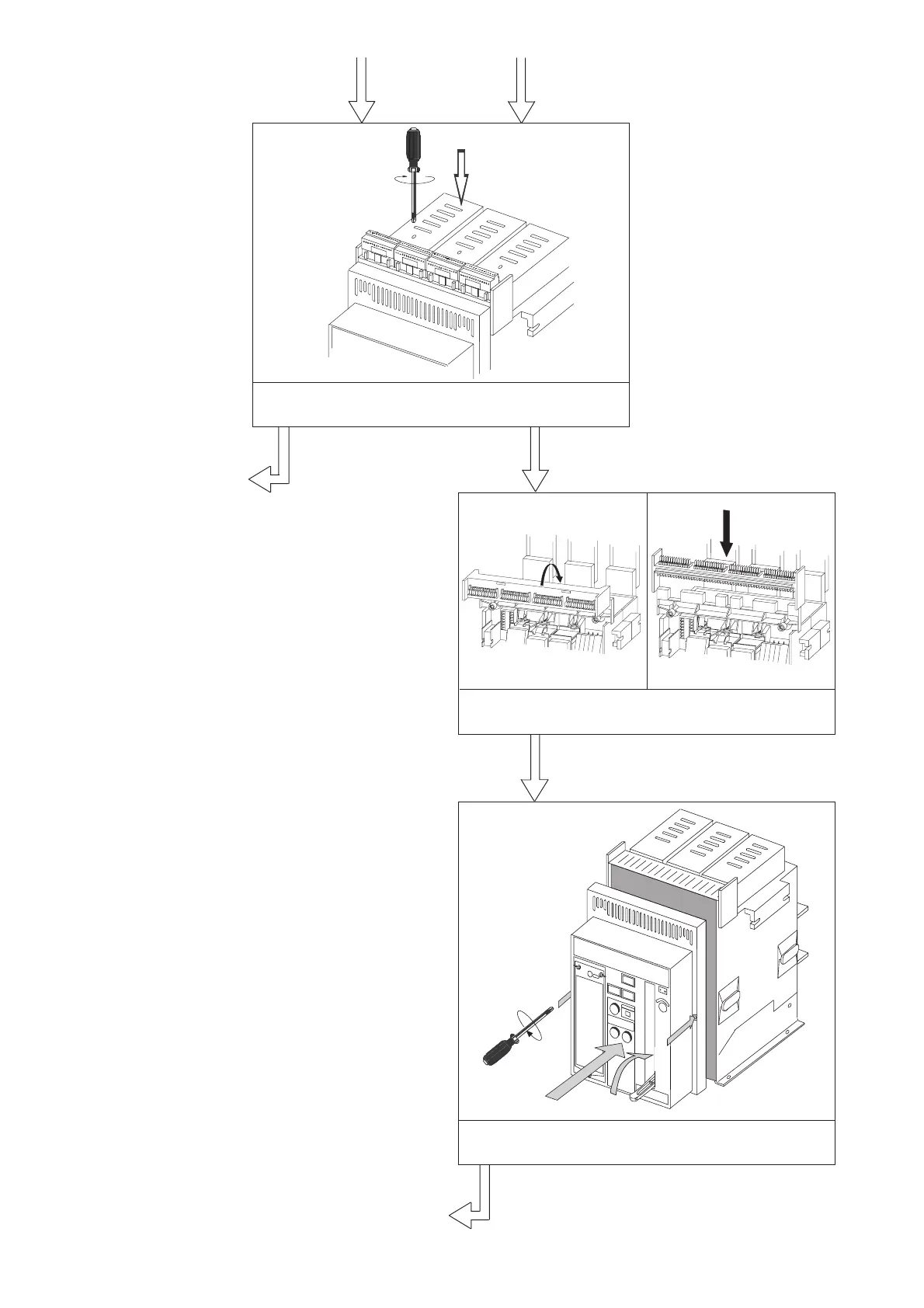

Lichtbogenkammern einsetzen
Fit arc chutes
Ende /
End
Messerleiste aufrasten
Attach plug connector
Bedienpult aufsetzen und festschrauben
Fit control panel and bolt tight
5
±
0,5 Nm
Ende /
End
9
11
Table of Contents
Table of Contents
3
Aufbau des Leistungsschalters
4
Bezeichnungen
4
Circuit-Breaker Design
4
Descriptions
4
Ratingplate
4
Leistungsschild
5
Allgemeines
6
Vorschriften
6
Transport
6
General
6
Standards
6
Transporting
6
Installation
7
Einbau
7
Anschluß der Hauptstromleiter
8
Connecting the Main Conductors
8
Anschluß der Hilfsstromleiter
11
Connecting the Auxiliary Conductors
11
Hinweise zum Überstromauslöser
14
Notes on the Overcurrent Release
14
Schutzmaßnahmen
16
Protecting Measures
16
Positionen des Schalters IM Einschubrahmen
17
Einsetzen des Schalters in den Einschubrahmen
17
Positions of the Breaker in the Guide Frame
17
Fitting the Circuit-Breaker in the Guide Frame
17
Inbetriebnahme
18
Putting into Service
18
Spannen des Federspeichers
19
Vorbereitung für den Betrieb
19
Charging the Spring
19
Preparing for Service
19
Einschalten
20
Ausschalten
20
Closing the Circuit-Breaker
20
Switching off
20
Wiederinbetriebnahme nach Auschalten durch Überstromauslöser
21
Herausziehen des Einschubschalters
21
Putting Back into Service after Tripping by Overcurrent Release
21
Removing the Draw-Out -Breaker
21
Zubehör (Je nach Ausführung)
22
Accessories (Depending on Version)
22
Inspektion
23
Vorbereitung
23
Lichtbogenkammern Überprüfen
23
Inspection
23
Preparation
23
Check Arc Chutes
23
Kontaktabbrand Überprüfen
24
Verschleißteile
24
Check Contact Erosion
24
Wearing Parts
24
Störungsbeseitigung
25
Troubleshooting
27
Weitere Betriebsanleitungen
29
Further Instructions
29
