Deutsch 7XV5461-0Bx00
14 C53000-B1174-C173-5
Anschlusshinweise
Schraubklemmen der Anschlussleisten
Das Gerät enthält folgende Anschlussleisten (Bild 6):
Anschlussleiste Signalausgang GOK: 3-polig
Anschlussleiste für die Hilfsspannung U
H
: 2-polig
Die Schlitzschrauben der Schraubklemmen sind mittels Schraubendreher (0,3 x 3,5 bzw.
0,6 x 3,5) zu lösen bzw. anzuziehen.

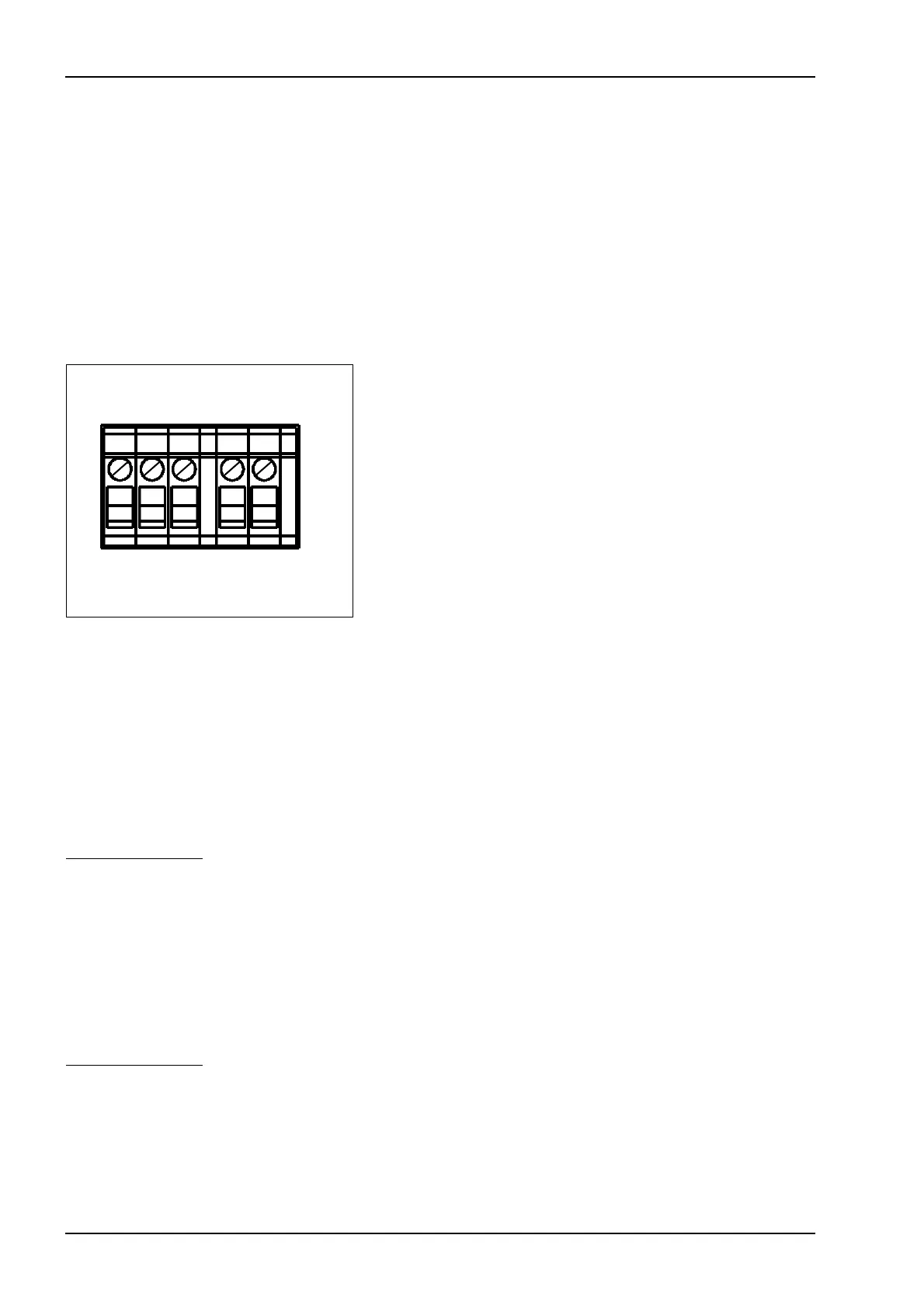

Bild 6 Anschlussleisten mit Schraubklemmen
Die Anschlussdrähte sind um 9 mm abzuisolieren, bis zum Anschlag in die Schraubklemme
einzuführen und so zu sichern, dass sie beim Festschrauben nicht wieder herausgeschoben
werden. Nach dem Anschrauben sind die Anschlüsse auf festen Sitz hin zu überprüfen.
Signalanschluss GOK
Direktanschluss:
Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm
2
bis
2,5 mm
2
, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm
2
bis 1,5 mm
2
, entsprechend AWG 16 bis 23. Das Anzugsmoment
für alle Schrauben beträgt 0,4 bis 0,5 Nm. Wird ein Litzenleiter mit kleinerem Querschnitt
verwendet (min. AWG 26), muss der Anschluss an die Schraubklemme durch ein geeigne-
tes Hilfsmittel (Adernendhülse) ermöglicht werden.
Hilfsspannungsanschluss U
H
Direktanschluss: Massivleiter oder Litzenleiter für Leitungsquerschnitte von 0,2 mm
2
bis
2,5 mm
2
, entsprechend AWG 14 bis 24 oder Litzenleiter mit Adernendhülse für Leitungs-
querschnitte von 0,25 mm
2
bis 1,5 mm
2
, entsprechend AWG 16 bis 23.
Hinweis: Bitte nur Kupferleiter verwenden!
3- und 2-polige Schraubklemme
GOK U
H
