Deutsch 7XV5461-0Bx00
20 C53000-B1174-C173-5
Inbetriebsetzung
Hinweis: Der FO-Repeater benötigt keine Parametrierung. Nachdem alle notwendigen
Anschlüsse hergestellt sind, ist das Gerät sofort betriebsbereit.
Testbetrieb
Hinweis: Für den Testbetrieb ist der FO-Repeater mit dem Endgerät gemäß Bild 11 zu
verschalten. Es kann auch nur ein Port angeschlossen sein.
Der Testbetrieb Echo Mode wird durch kurzes Drücken (< 1 s) des Tasters Reset / Echo
Mode aktiviert. Im Echo Mode werden die an den Empfängern (R-Logik) von Port 1 und /
oder Port 2 ankommenden Daten über die Sender (T-Logik) von Port 1 und / oder Port 2
wieder ausgegeben (Bild 13). Die Betriebsart Echo Mode wird durch Blinken der roten LED
Error or Link Down/Echo Mode signalisiert. Das GOK-Relais ist in Ruhelage.

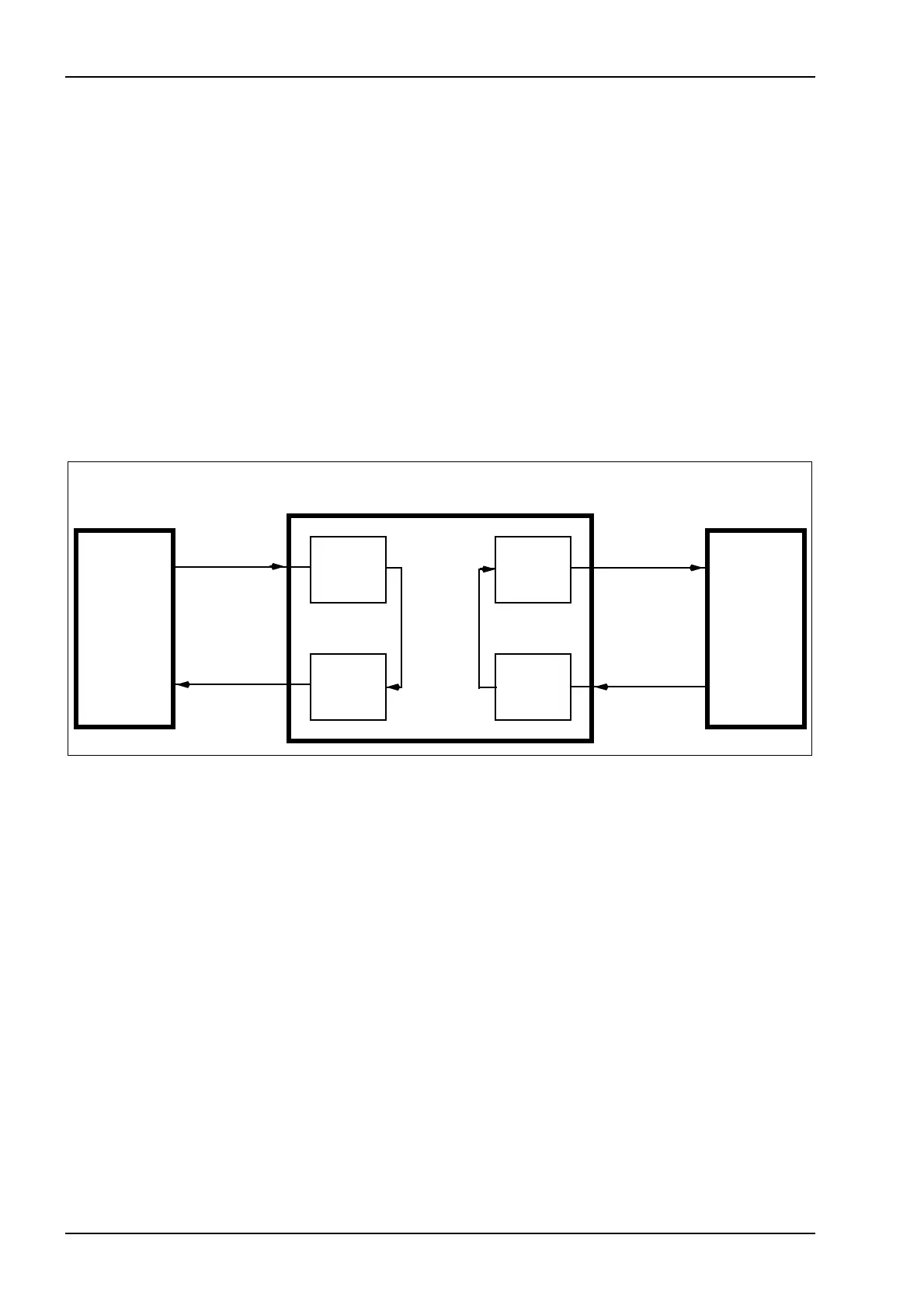

Bild 13 Schematische Darstellung der Betriebsart Echo Mode
Der Echo Mode erlaubt den Test der LWL-Verbindungen (Port 1, Port 2) zwischen dem FO-
Repeater und den angeschlossenen Endgeräten. Das Endgerät sendet für den Test Daten
an den FO-Repeater und empfängt diese an der gleichen Schnittstelle. Sind die gesendeten
Daten mit den empfangenen identisch, ist die LWL-Verbindung zwischen FO-Repeater und
Endgerät in Ordnung. Die SIPROTEC 4 Schutzgeräte 7SD52, 7SD610, 7SA52 und 7SA6
melden eine Datenspiegelung im Betriebsmeldepuffer (Meldenummer 3217 für Wirkschnitt-
stelle 1 oder 3218 für Wirkschnittstelle 2).
Ein längeres Drücken (> 1 s) des Tasters bewirkt ein Rücksetzen des Testbetriebs und die
Rückkehr in den normalen Betriebszustand (Normal Mode).
T-Logik1
R-Logik1
R-Logik2
T-Logik2
Port 1
Port 2
T
T
R
R
FO-Repeater Endgerät 2Endgerät 1
