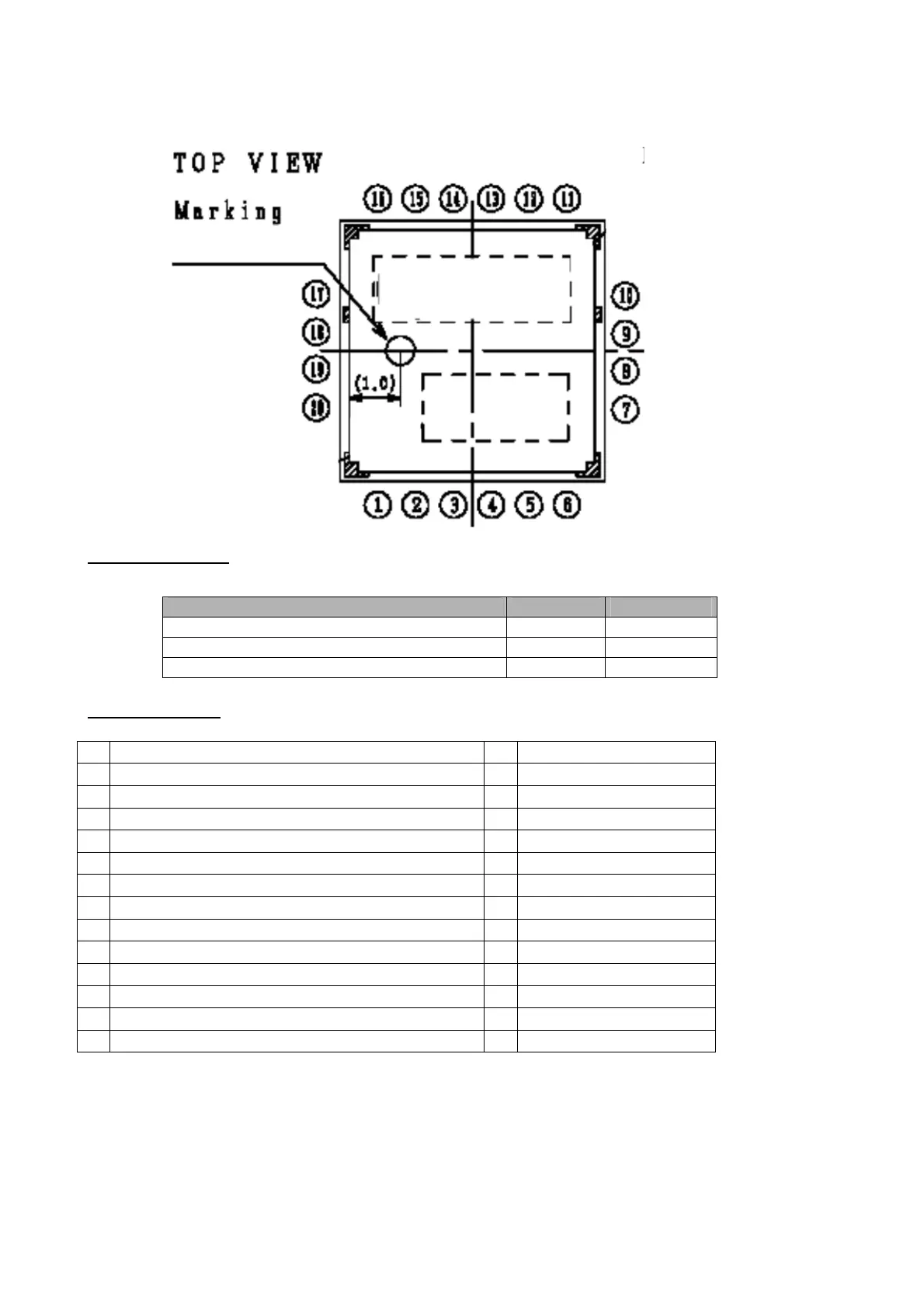

Switching Matrix:
select mode Vsw 1 Vsw 2
GSM900/DCS1800/PCS1900 RX Low Low
EGSM TX high Low
DCS1800/PCS1900 TX Low High
Pin assignment:
1 Antenna 15 PCS1900 RX1
2 GND 16 PCS1900 RX2
3 Vsw2 (DCS1800/PCS1900 TX control) 17 GND
4 GND 18 GND
5 DCS1800/PCS1900 TX 19 GND
6 GND 20 GND
7 GND 21 GND
8 EGSM900 TX 22 GND
9 Vsw1 (EGSM900 TX control) 23 GND
10 GND 24 GND
11 EGSM900 RX1 25 GND
12 EGSM900 RX2 26 GND
13 DCS1800 RX1 27 GND
14 DCS1800 RX2 28 GND
