Building Technologies A6V10213263_h_--_--
Fire Safety & Security Products 02.2011

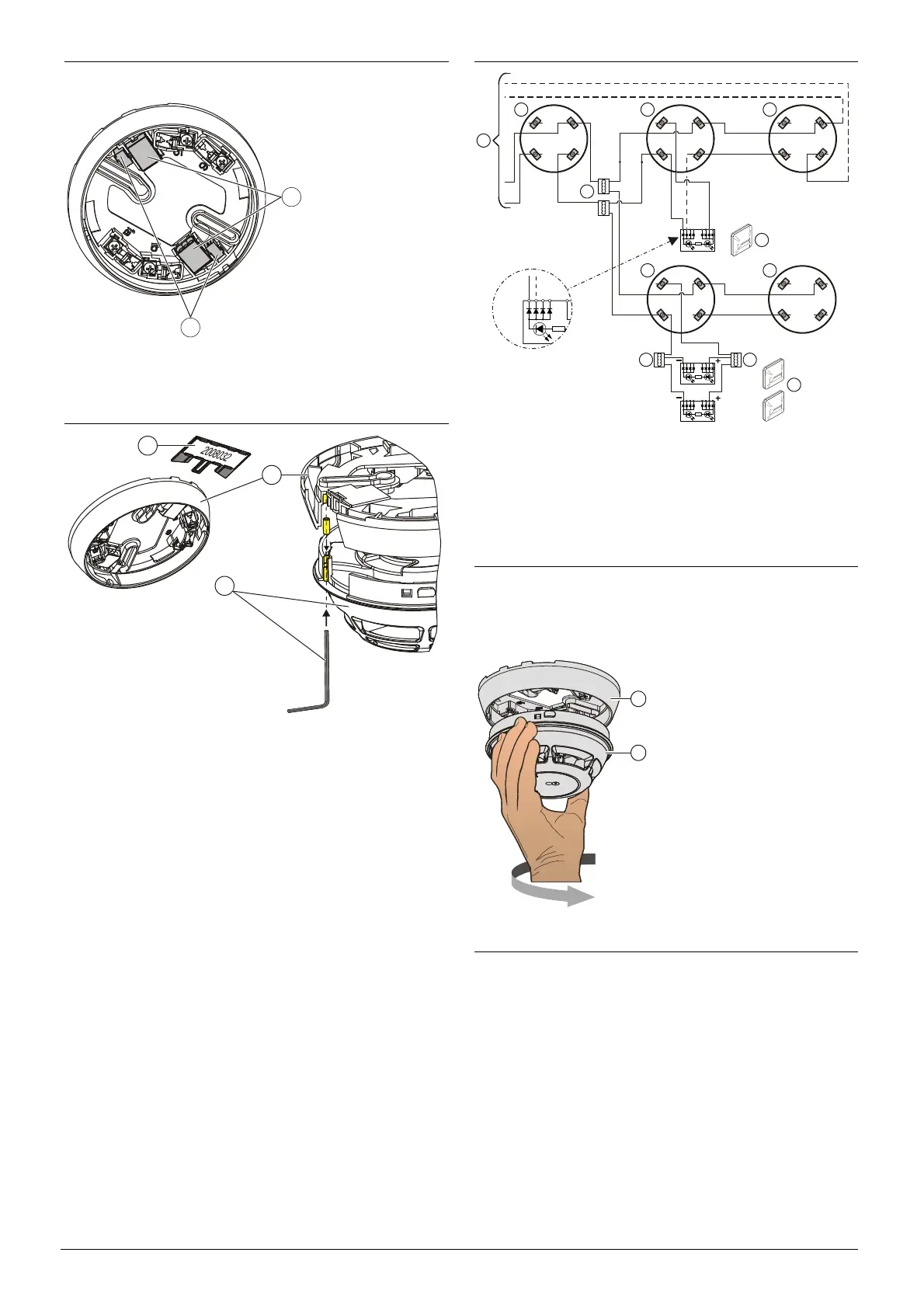

Zusatzklemmen
Für Meldersockel DB721-CN / DB720-CN
1
2
1
1 Verbindungsklemmen 1…2.5 mm
2
2 Mikroklemmen 0.28…0.5 mm
2
Melderkennzeichen, Melderarretierung
5
3
4
A.
B.
1 Melderkennzeichen
2 Meldersockel
3 A. Melder in Meldersockel eindrehen.
B. Mit beigelegtem Sechskantschlüssel durch die Bohrung
im Meldergehäuse den Gewindestift festschrauben.
Anschlussschema, adressiert
1a 1b
56
1a 1b
56
1a 1b
56
1a 1b
56
1a 1b
56
+
–
+
–
+
2
2 2
1
3
4
4
+
–
+
3 3
22
1 Zentrale
2 Meldersockel DB721-CN / DB720-CN
3 Verbindungsklemme DBZ1190-XX
4 Externer Alarmindikator
Melder einsetzen
Drehen Sie den Melder (1) im Uhrzeigersinn in den
Meldersockel (2) ein. Der Melder muss hörbar und fühlbar
einrasten.
2
1
Melder entfernen
Drehen Sie den Melder (1) gegen den Uhrzeigersinn aus
dem Meldersockel (2).
