4
Building Technologies
A6V10213263_h_--_--
Fire Safety & Security Products 02.2011

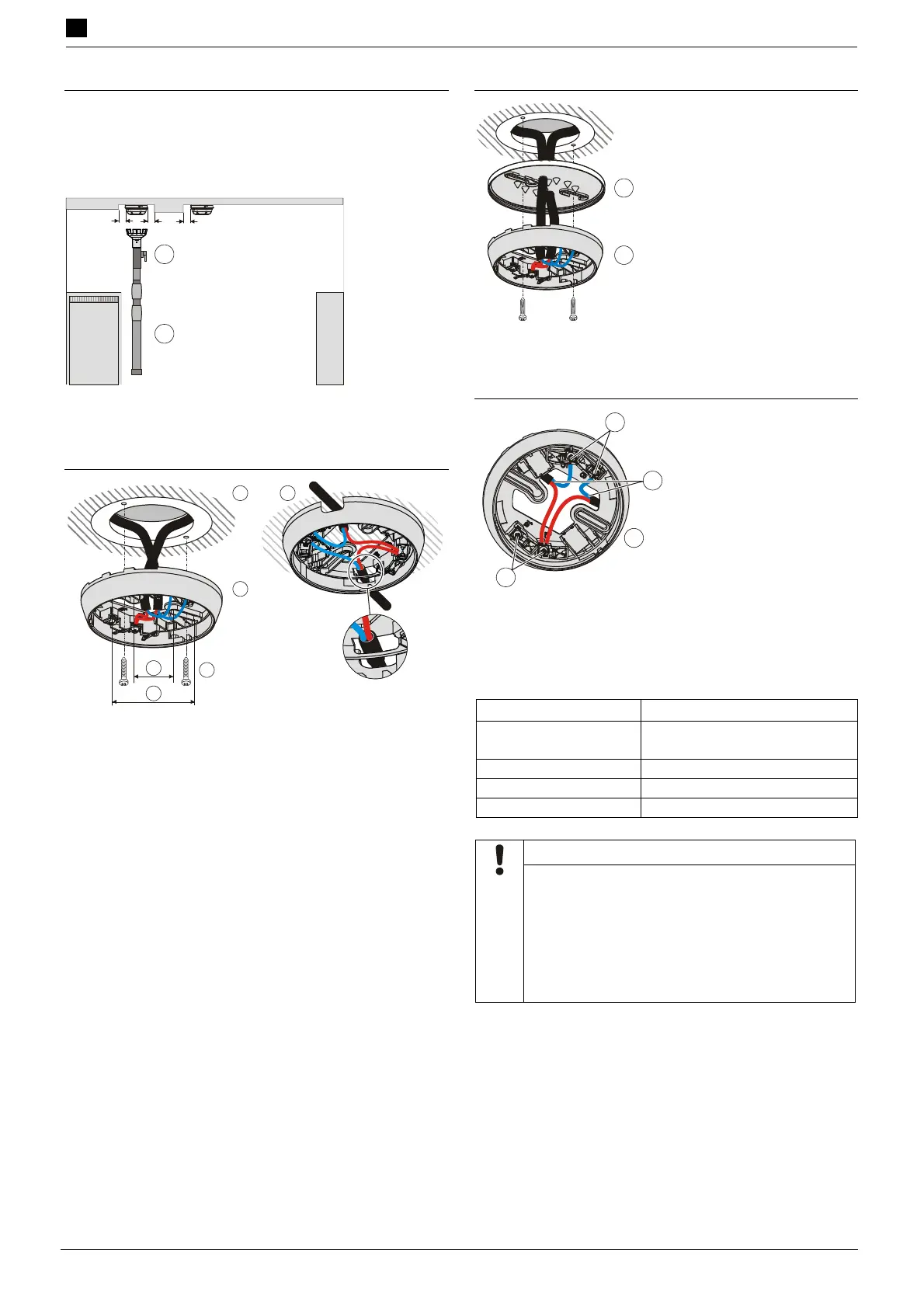

de Montage
Platzbedarf
Für Service- und Revisionsarbeiten müssen die
montierten Melder gut zugänglich sein. Die Melder
müssen mit dem Pflücker senkrecht von unten
herausgenommen werden können. Der Meldersockel
muss seitlich min. 2 cm Freiraum haben.
* = min. 2 cm
*
*
*
2
1
1 Pflücker
2 Teleskopstange oder Verlängerungsstange
Leitungsverlegung Meldersockel
4
5
1
2
6
3
1 Unterputzdose
2 Meldersockel
3 Schrauben max. Ø 4 mm
4 Min. 40 mm
5 Max. 90 mm
6 Aufputzkabel bis max. Ø 8 mm
Montage in feuchter, nasser Umgebung
9
10
1 Meldersockel-Dichtung RS720
2 Meldersockel
Kabeleinführung
1
2
3
3
1 Meldersockel
2 Die Leiterschlaufen müssen im Sockelboden flach anliegen.
3 Anschlussklemmen mit Schrauben
Die Meldersockel enthalten vier Schraubklemmen.
Klemmenbezeichnung Anschluss
1a +Anschluss externer
Alarmindikator (AI)
1b +C-NET
5 -C-NET/-externer AI
6 -C-NET/-externer AI
HINWEIS
Unsachgemässes Verlegen der Kabel
Beschädigung der Kabel und Schwierigkeiten bei
der Montage des Melders
Die Kabelschlaufen müssen im Sockelboden flach
anliegen.
Die Abisolierlänge der Kabel beträgt
ca. 8…10 mm.
