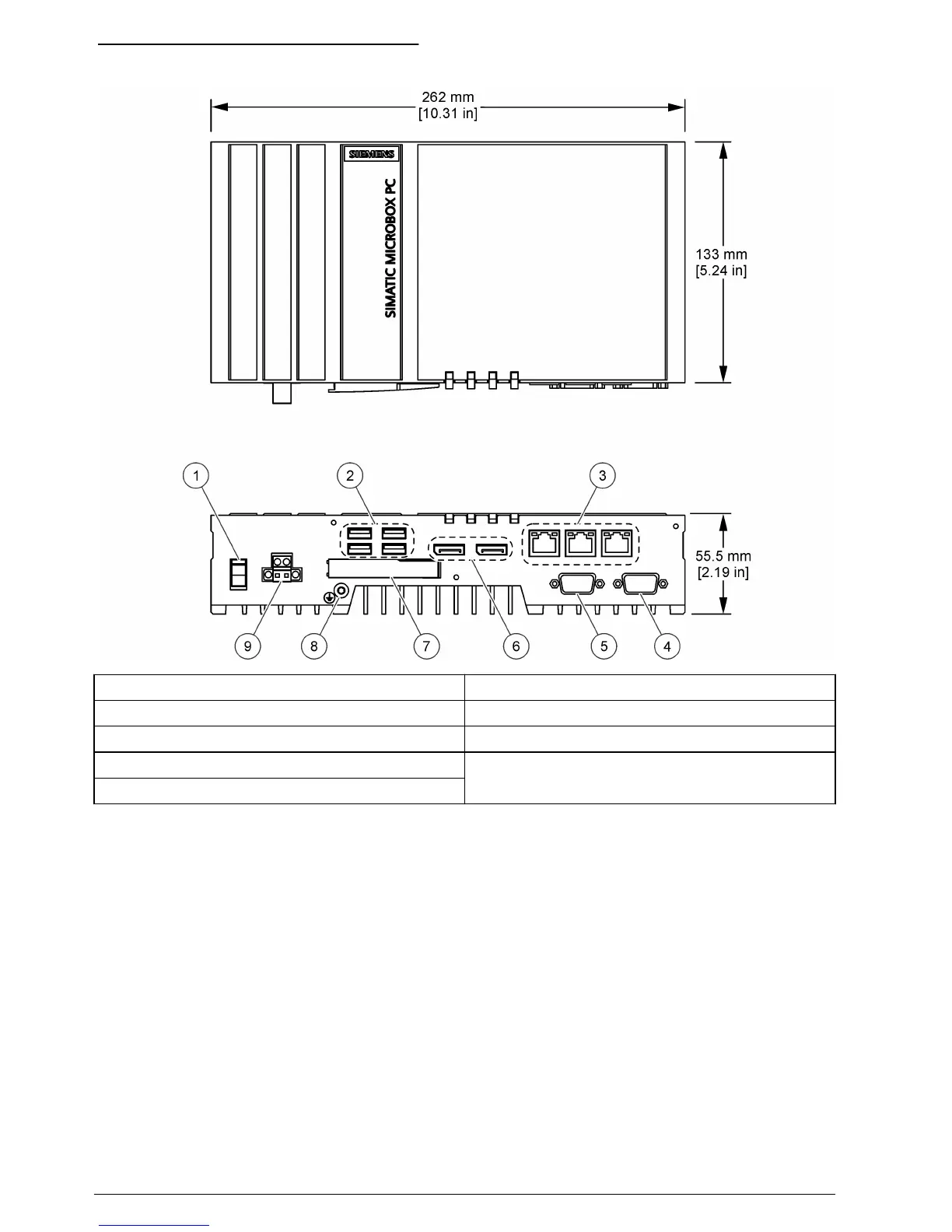

Slika 1 Mere in priključki enote IPC427E
1 Vklopno/izklopno stikalo 6 Priključek za zaslon (2)
2 Priključek USB (4) 7 Reža za kartico CFast s pokrovom
3 Ethernetni priključek RJ45 (3) 8 Zaščitni ozemljitveni priključek
4 Serijski priključek COM2 (izbiren) 9 Napajanje, 24 V DC
5 Serijski priključek COM1 (izbiren)
Pregled enote IPC477
Slika 2 prikazuje pregled enote IPC477 XX" in njene priključke Za mere in mere izreza za enoto
IPC477 XX" glejte Tabela 1.
