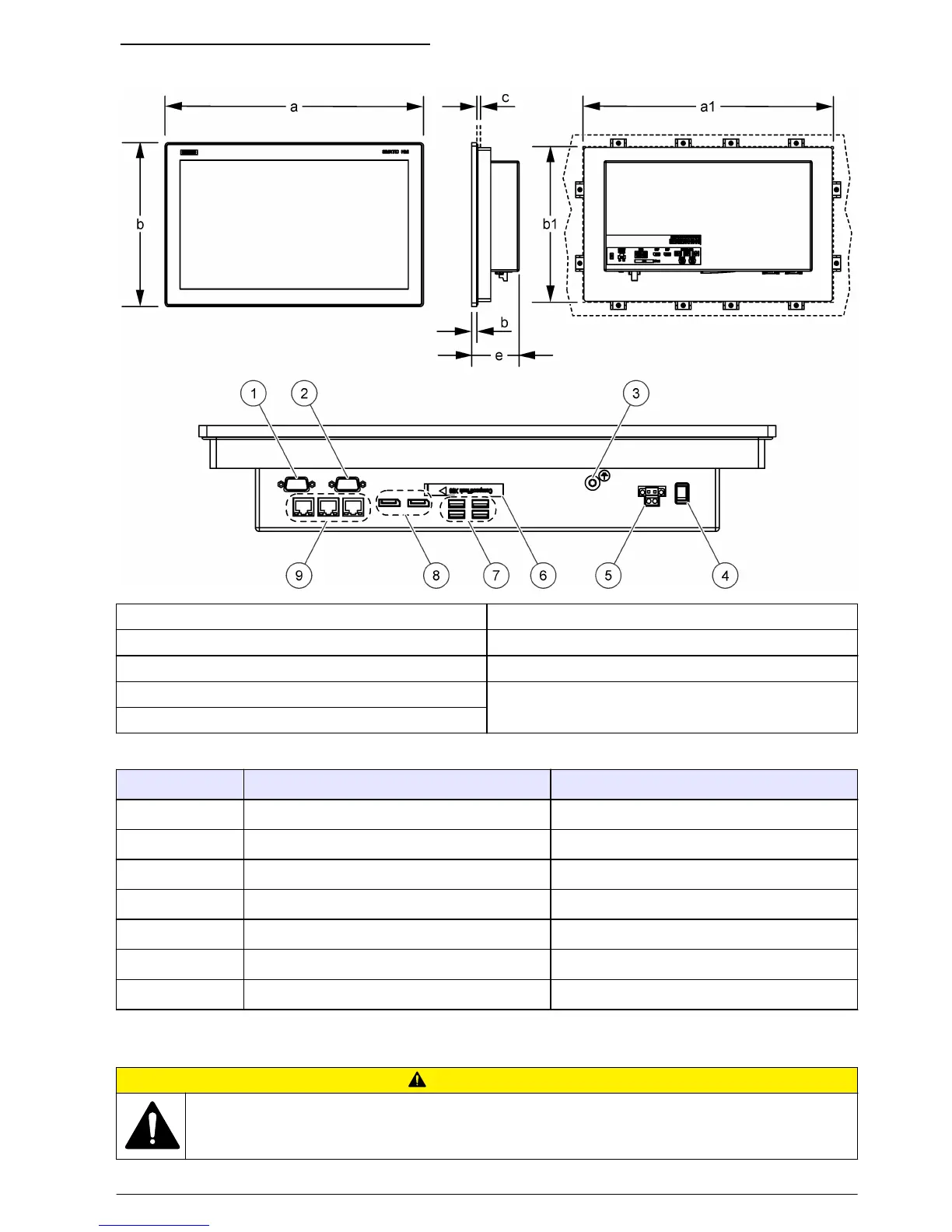

Slika 2 Mere in priključki enote IPC477
1 Serijski priključek COM2 (izbiren) 6 Reža za kartico CFast s pokrovom
2 Serijski priključek COM1 (izbiren) 7 Priključek USB (4)
3 Zaščitni ozemljitveni priključek 8 Priključek za zaslon (2)
4 Vklopno/izklopno stikalo 9 Ethernetni priključek RJ45 (3)
5 Napajanje, 24 V DC
Tabela 1 Mere enote IPC477 XX"
Mere Večtočkovni IPC477 15" Večtočkovni IPC477 19"
a 398 mm (15,66 in) 477 mm (18,78 in)
b 257 mm (10,11 in) 294 mm (11,57 in)
c 2–6 mm (0,08–0,24 in) 2–6 mm (0,08–0,24 in)
d 6,2 mm (0,24 in) 6,2 mm (0,24 in)
e 84,9 mm (3,34 in) 84,9 mm (3,34 in)
a1 (izrez) 382 mm (15,0 in) 448 mm (17,6 in)
b1 (izrez) 241 mm (9,5 in) 278 mm (11,0 in)
Namestitev
P R E V I D N O
Različne nevarnosti Opravila, opisana v tem delu dokumenta, lahko izvaja samo usposobljeno osebje.
