Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen öffentlichen
Abfallsystem entsorgt werden. Senden Sie Altgeräte an den Hersteller zurück. Dieser entsorgt die
Geräte ohne Kosten für den Benutzer.
Wenn sich dieses Symbol auf dem Produkt befindet, gibt es die Position einer Sicherung oder eines
Strombegrenzers an.
Dieses Symbol weist darauf hin, dass das gekennzeichnete Teil an einen Erdungsschutzleiter
angeschlossen werden muss. Wenn das Instrument nicht über einen Netzstecker an einem Kabel
verfügt, verbinden Sie die Schutzerde mit der Schutzleiterklemme.
Übersicht über IPC427E

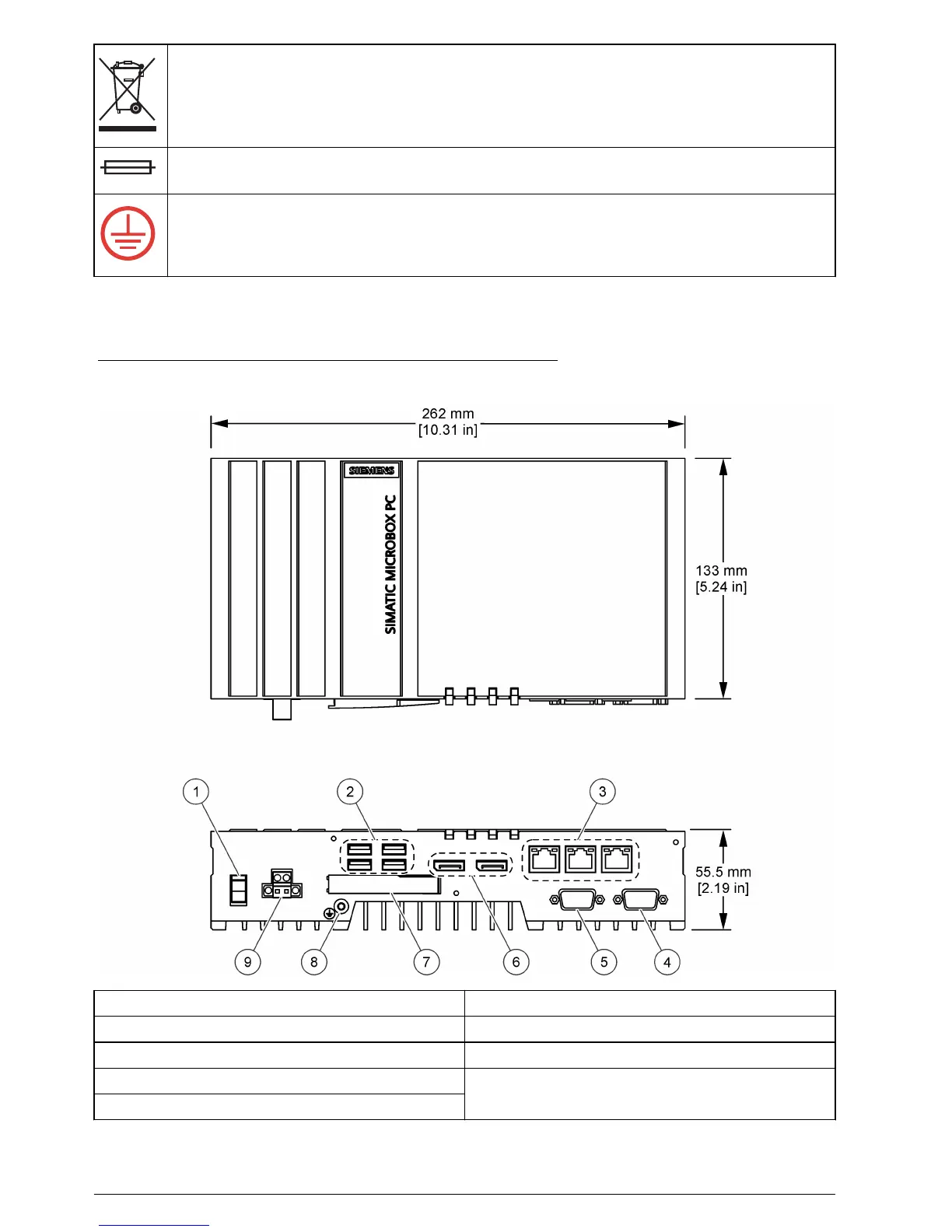

Abbildung 1 zeigt die Abmessungen und Anschlüsse des IPC427E.
Abbildung 1 Abmessungen und Anschlüsse des IPC427E
1 Ein-/Aus-Schalter 6 Bildschirmanschluss (2x)
2 USB-Anschluss (4x) 7 CFast-Kartensteckplatz mit Abdeckung
3 RJ45 Ethernet-Anschluss (3x) 8 Schutzleiteranschluss
4 COM2 serieller Anschluss (optional) 9 Netzteil, 24 VDC
5 COM1 serieller Anschluss (optional)
