Übersicht über IPC477

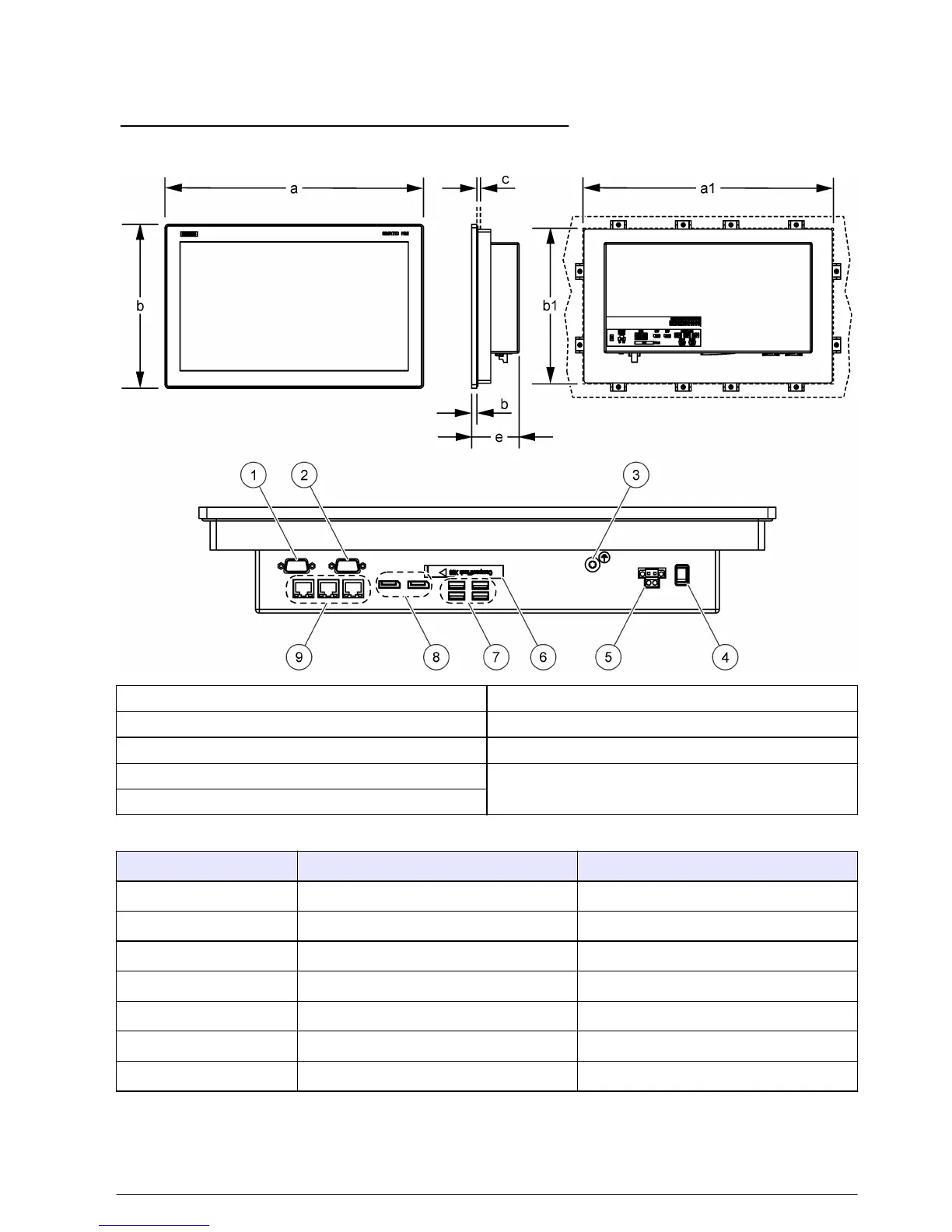

Abbildung 2 zeigt einen Überblick und Anschlüsse von IPC477 XX". Beachten Sie Tabelle 1
hinsichtlich der Abmessungen und Ausschnittabmessungen für den IPC477 XX".
Abbildung 2 Abmessungen und Anschlüsse des IPC477
1 COM2 serieller Anschluss (optional) 6 CFast-Kartensteckplatz mit Abdeckung
2 COM1 serieller Anschluss (optional) 7 USB-Anschluss (4x)
3 Schutzleiteranschluss 8 Bildschirmanschluss (2x)
4 Ein-/Aus-Schalter 9 RJ45 Ethernet-Anschluss (3x)
5 Netzteil, 24 VDC
Tabelle 1 Abmessungen des IPC477 XX"
Abmessungen IPC477 15" Multi-Touch IPC477 19" Multi-Touch
a 398 mm (15,66") 477 mm (18,78")
b 257 mm (10,11") 294 mm (11,57")
c 2 - 6 mm (0,08 - 0,24") 2 - 6 mm (0,08 - 0,24")
d 6,2 mm (0,24") 6,2 mm (0,24")
e 84,9 mm (3,34") 84,9 mm (3,34")
a1 (Ausschnitt) 382 mm (15,0") 448 mm (17,6")
b1 (Ausschnitt) 241 mm (9,5") 278 mm (11,0")
