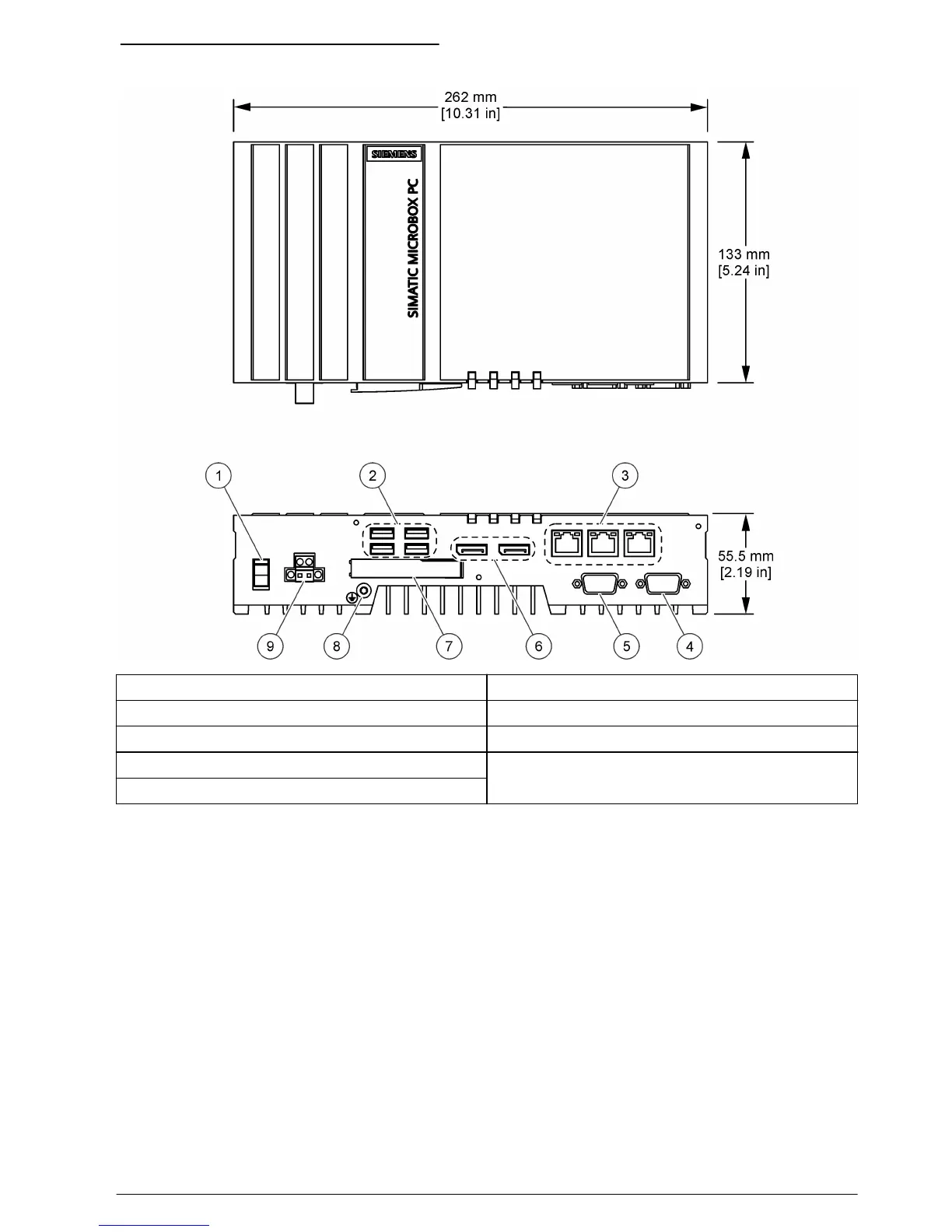

Figur 1 IPC427E-mått och -anslutningar
1 Strömbrytare På/Av 6 Displayanslutning (2x)
2 USB-anslutning (4x) 7 CFast-kortplats med kåpa
3 RJ45 Ethernet-anslutning (3x) 8 Skyddsjordsanslutning
4 COM2 seriell anslutning (tillval) 9 Nätaggregat, 24 VDC
5 COM1 seriell anslutning (tillval)
IPC477-översikt
Figur 2 visar IPC477 XX"-översikt och -anslutningar. Läs Tabell 1 för mått och utskurna mått för
IPC477 XX".
